TBi RM 82W電纜內置式機器人焊槍產品配置方案
近幾年，西方自動化焊接技術突飛猛進，工業機器人焊槍也向著更強壯、更精確、更長使用壽命的方向努力。德國TBi公司(TBi Industries GmbH)正是這一領域的全球倡導者。貫徹“細節設計決定產品整體的功能和質量”這一原則，專注研究改進焊槍系統中每一細節。

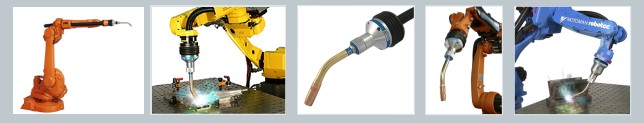

本系統選用的是TBi最新設計的RM2系列機器人焊槍。
? TBi機器人焊槍：
A. RM 82W機器人焊槍槍頸
B. TBi “億旋”集成電纜
C. KSC-2W防撞傳感器或FLC-2W焊槍把持器
D. 絕緣法蘭（適配不同型號的機器人）
E. BRG-2-ES-DAE清槍站
F. Be cool 2.2 with sensor帶流量傳感功能的水箱
? TBi機器人焊槍系統的產品特點和優勢
l RM 82W機器人焊槍槍頸：
技術參數 | ||||
冷卻方式 | 超強雙路水循環冷卻 | 暫載率 | 100％（10分鐘考核周期） | |
焊接電流（Mix） | 550A | 焊接電流（C02） | 600A | |
焊絲直徑 | 0.8-1.6mm | 保護氣流量 | 12-28L/min | |
重量（標準） | 約為0.7Kg | 電壓等級 | L(IEC 60974-7標準) | |
當用戶使用脈沖電源時暫載率有所下降 | ||||
1. 槍頸外管是用特殊黃銅一體加工而成，槍頸本體強壯，且內層與外層槍管之間留有足夠空間，當配合TBi高吸能防碰撞傳感器時，即使發生碰撞也無需重新校槍， TCP點基本不變，因此大大減少了機器人停機維護時間！使用TBi標準機器人焊槍,按照正確的操作規程正常使用情況下, 我們向客戶提供一年的主槍體TCP質保!
2. TBi 82W焊槍采用超強水冷技術，水路直接冷卻到噴嘴座，保證焊槍噴嘴等耗材在較低的溫度下工作，提高焊接質量，延長了耗材的使用壽命。
1) 大容量水冷倉位于噴嘴下方。水路和噴嘴座的接觸面積很大，可以帶走更多熱量。
2) 優化的強制散熱噴嘴的夾緊設計，通過最后半圈的緊固保證噴嘴夾緊錐形水冷噴嘴座，徹底改變噴嘴螺紋散熱模式，安裝拆卸噴嘴過程中螺紋受力小，壽命長。
3) 水冷噴嘴座為可替換耗材，一旦發生撞槍、燒損、磨損等情況可更換，從而大幅延長了焊槍壽命。
4) 優化的水冷設計，水流量最大可達2.4L/min（標準測試）
3. 有不同長度的加長槍頸作為標準系列，滿足特殊的工藝要求。
4. 全新設計的窄間隙焊槍，適合距離較近的兩筋板與細管內壁堆焊。
l TBi“億旋”集成電纜
1. 專利設計的機器人內置“億旋”集成電纜，可以實現+/- 240°旋轉。
2. 水冷氣冷通用
3. 水冷電纜額定值為550A，100%暫載率，空冷電纜額定值為400A，60%暫載率。
4. 機器端標配為歐式中心插頭，可選配其它接頭形式的轉換接頭。
5. 預配置控制電纜，連接KSC-2防碰撞傳感器。
6. 可選用帶有焊絲夾緊功能的電纜。
7. 外護套選用耐扭曲、耐熱的波紋管。
l KSC-2W防碰撞傳感器 / FLC-2W焊槍把持器
l KSC-2W防碰撞傳感器
1. 發生碰撞后可靠停機。
2. 帶有自動止水閥。
3. 很高的重復定位性。
4. 配合絕緣法蘭使用。
5. 操作簡便，易于安裝。
l FLC-2W焊槍把持器
1. 將機器人和焊槍牢固的連接在一起。
2. 僅適用于帶電氣防撞功能的機器人。
3. 配合絕緣法蘭使用。
4. 帶有自動止水閥。
5. 操作簡單，易于安裝。
l 絕緣法蘭
1. 機器人與防撞傳感器/焊槍把持器的連接及電氣絕緣。
2. 高精度定位
3. 適配不同型號的機器人。
l BRG-2- ES-DAE清槍站：
1. 清槍站的防飛濺劑噴射裝置采用了雙噴嘴交叉噴射，使霧化防飛濺劑能更好地到達焊槍噴嘴的內表面，確保焊渣與噴嘴不會發生死粘連。
2. 可調的V型定位塊，只需更換鉸刀即可滿足不同焊槍的清槍要求。
3. 清槍站采用密閉的噴油倉避免油霧的污染，電氣布置非常簡單。
4. 防飛濺劑經回收過濾后可重復使用，經濟環保。
5. DAE剪絲裝置由電磁閥控制，可以實現精確剪絲。
6. 當需節約機器人信號時，也可選用光電控制的剪絲機。
7. 在需保證清槍效果的場合下，可選用多功能鉸刀，清槍可至導電嘴座根部。
8. 有水基和油基兩款防飛濺劑可選。高品質無硅水基防飛濺劑可直接刷涂于工件上，性價比高。濃縮的油基防飛濺劑進一步改良成分配比，大幅延長焊槍耗材的使用壽命
l Be Cool 2.2 with sensor帶流量傳感功能的水箱
技術參數 | |||
冷卻能力 | 2200W | 冷卻液溫度 | 最高60℃ |
水流量 | 0.25-8L/min | 最大壓力 | 4bar |
空氣流量 | 900m3/h | 功率 | 300W |
水箱容量 | 5L | 熱交換面積 | 1.9m2（在35bar時測得） |
重量 | 約13Kg（空） | 尺寸 | 230×270×520mm（L×W×H） |
進水速度 | 0.5-3.3L/min | 最大電流 | 250V/0.3A |
泵 | 離心泵 | ||
特性 | 黃銅回轉體和主體件/不銹鋼轉軸/內部對流和電流保護 | ||
l 附：TBi常用焊接附件
1.
TBi經濟型導電嘴
? 高精度螺紋，優良的導電性能
? 光潔內孔，送絲順暢
? 變形小，壽命長
2. 送絲套管
? 可定制各種長度和接口
? 連接送絲機至送絲桶端，實現穩定送絲
3. 焊絲桶蓋
? 透明窗口，易于觀察
? 適合250Kg的桶裝焊絲
4. TBi桶送絲機
? 強勁送絲動力
? 送絲速度可與主送絲機自動匹配
? 多種送絲輪可選，以適應不同的送絲需要
5. PA送絲軟管
? 挺度好，焊鋁專用
? 前端帶銅導絲管，增加導電面積，隔絕熱量
另有特氟龍，含碳特氟龍，陶瓷材質
