不銹鋼管相貫線切割機管桁架切割設備
◆卡盤式相貫線切割機：
1．設備用途說明：
選擇數控相貫線切割機要根據對相貫線斷面坡口的要求，選擇相貫線切割機的軸數。
相貫線切割機的軸數，特別是聯動軸數，決定了相貫線切割機能完成相貫線坡口切割的能力。同時，相貫線切割機的聯動軸數不同，設備價格也相差很大。

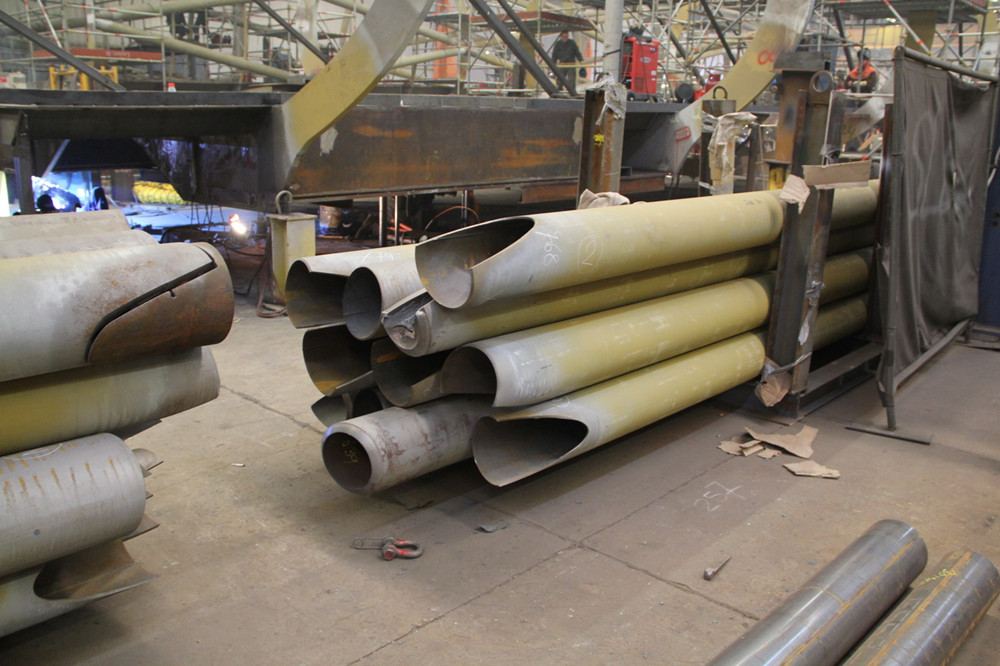

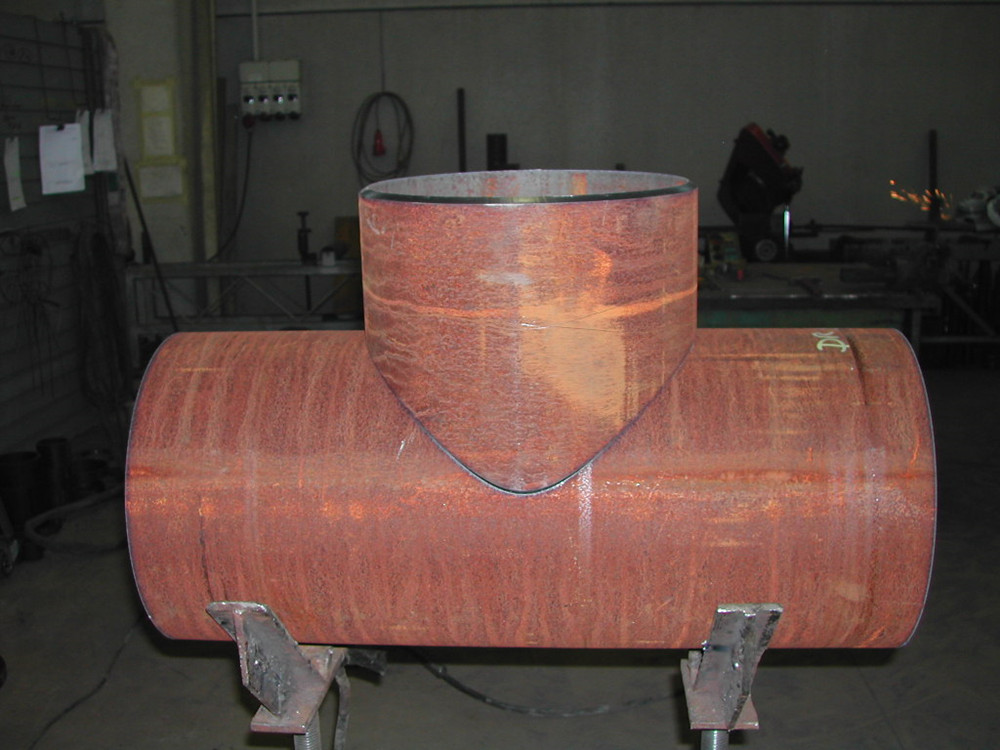

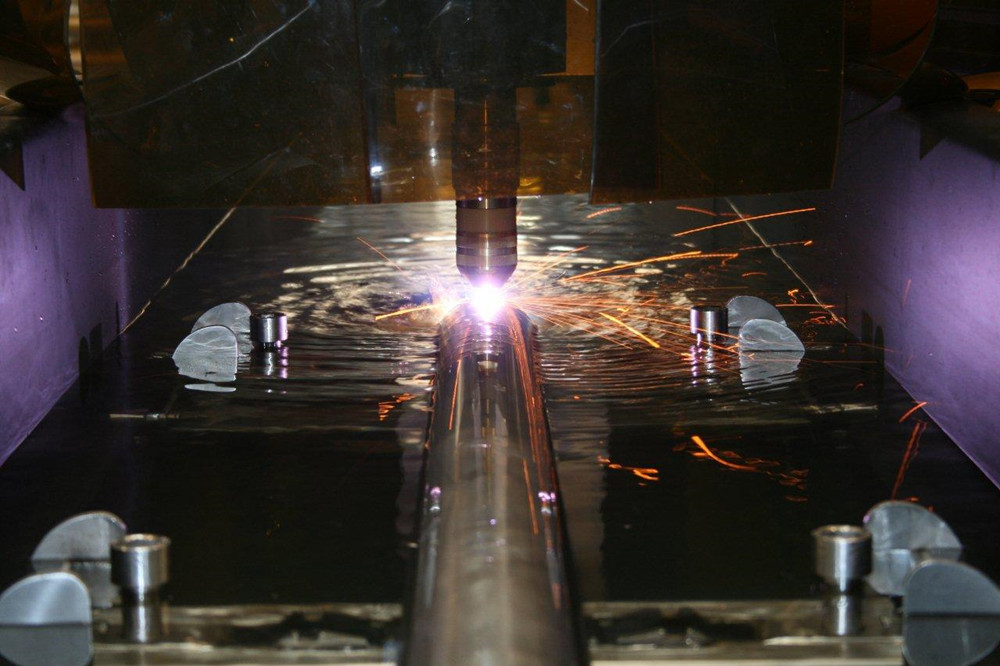

1.1主要用于各種管道系統的相貫線和端部的熱切割。
1.2適用工件材料：低碳鋼 (銅鎳管 不銹鋼管需用等離子切割)
2．機床使用環境：
溫度：－5-40 ℃； 濕度≤90%；電源：220V±10% 50Hz；
3．技術規格：
編號 項目 參數
1 切割管徑 Φ=60～1000mm
2 火焰切割管壁厚度 δ1=6～50mm
3 等離子切割管壁厚度 由等離子電源功率來決定
4 有效切割工件長度 L1=1200Omm
5 切割速度 V≤ 2000mm/min
6 移動速度 V0=10～6000 mm/min
7 割炬軸向擺動角度 A=±45°
8 割炬徑向擺動角度 B=±45°
數控相貫線切割機：
◆支持AutoCAD版工程中線模設計圖
◆支持Tekla 三維模型套料
◆支持管件分拆\管件優化\節點展開\左右置換等功能
◆設備設計以人為本，中文界面操作簡單，設備結構先進可靠，適用于長期連續加工，運行控制穩定可靠。
四、技術規格
| 編號 | 項 目 | 參 數 |
| 1 | 切割方管、矩形管 規格 | 100~500mm |
| 2 | 切割碳鋼圓管 | 60-1250mm |
| 3 | 切割不銹鋼管長度 | 有效切割12000mm（可定制） |
| 4 | 切割方式 | 火焰/等離子 |
| 5 | 等離子電源 | 美國海寶POWERMAX 105A |
| 6 | 精細等離子切割管壁厚度 | 垂直切割1～20mm，坡口切割6～14m |
| 7 | 火焰切割管壁厚度 | 垂直切割6～60mm，坡口切割6～40m |
| 8 | 要求不銹鋼管橢圓度 | ≤1% |
| 9 | 相貫線切割機切割速度 | 10～2000mm/min |
| 10 | 相貫線切割機移動速度 | 10～6000 mm/min |
| 11 | 等離子割炬軸向擺動角度 | α=±60° |
| 12 | 等離子割炬徑向擺動角度 | β=±55° |
| 13 | 切割管道長度精度 | ±1.5mm |
| 14 | 相貫線切割機軸數及運動范圍 | Y1軸：管件旋轉主動軸 360°自由回轉Y2軸:管件旋轉從動軸360°自由回轉X軸：割炬沿管件軸向水平移動軸 最大行程13000mmA軸：割炬沿管件徑向平面擺動軸 ±55°B軸：割炬沿管件軸向平面擺動軸 ±60°Z軸：沿管子上升下降軸 行程420mmU軸：割炬沿管件軸向平面前后軸 前后移動400mmC軸：割炬沿管件軸向水平定位軸 最大行程12000mm |
| 15 | 斜交角度 | 15°— 170° |
| 16 | 角度誤差 | ±1° |
| 17 | 坡口角度 | 精細等離子切割≦±45°，火焰端部切割≦±60° |
| 18 | 待割管最大重量 | 5000Kg |
| 19 | 切割精度執行標準 | 按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB |
不銹鋼管相貫線切割機基本配置：
1 相貫線控制系統功能：本控制系統具有人性化的交互界面，操作簡單、直觀的三維相貫線成像；動態切割仿真一目了然；快速自動定位、暫停、加減速控制；故障自我診斷及操作失誤智能判別、自動報警顯示、自動診斷功能；豐富、可擴充的宏程序調用及編輯功能；中英文顯示、人機對話功能。具有在線和離線的編程方式，可通過U盤，網絡等和外部交換信息，并可手動輸入作臨時性修改。多軸控制器，最大可控制到八軸。多條相貫線可連續切割，多管相交一次切割成形，提高準確性。
2軟件性能： 能按給定相貫參數顯示管件的三維結構形狀、展開的相貫線斷面二維曲線、能從任意角度觀察相貫線斷面的三維圖像、有仿真切割的動畫，最能全面展示客戶所關心的相貫線的斷面形狀。3如果用戶需要切割不銹鋼材料和有色金屬材料的管子,本機器可配備空氣等離子切割系統，作為主要切割系統或作為輔助切割系統。
