如何給FANUC R-2000iB機器人做保養?
相信大家都會對自己的愛車做定期的大小保養,其實FANUC 機器人也需要定期做保養,下面放出R-2000iBFANUC 機器人的三年保養的操作流程,無論是否自己動手,了解一下準沒有錯!
使用備件清單:
建議從上海發那科FANUC 機器人有限公司采購正品減速機潤滑油和電池

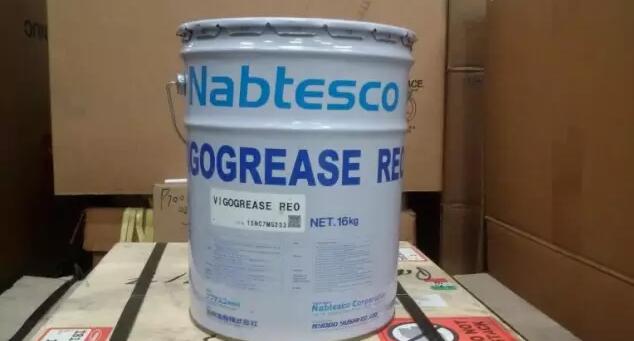

1. 減速機潤滑油
A98L-0040-0174#16KG 1桶/臺
2. 平衡缸潤滑油
A97L-0001-0179#2-0.4 0.3支/臺
3. 本體電池
A98L-0031-0005 4節/臺
4. 控制柜電池
A98L-0031-0012 1節/臺
使用工具、安全用品清單
內六角扳手、加油槍 HG-70、手動小油槍(平衡缸用)、抹布適量、垃圾袋適量、安全帽、安全掛鎖、手套、安全鞋
實際作業

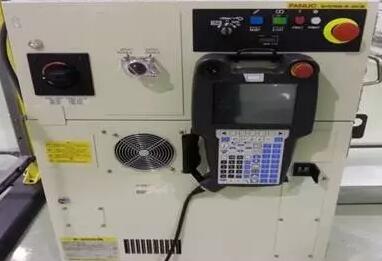

1.將FANUC 機器人打到手動模式:控制柜上鑰匙開關打到T1/T2,示教器ON/OFF開關處于ON位置,按下急停按鈕
注:更換電池操作時請勿關閉FANUC 機器人電源
2.調整FANUC 機器人到加油姿態:緩慢單動各軸,將FANUC 機器人移到指定姿態(每個軸所需要的位置)
3.打開各軸出油口(用內六角擰下出油口螺絲)
J1軸出油口螺絲位置及打開后
4.J2軸出油口螺絲位置及打開后
5.J3軸出油口螺絲位置及打開后
6.J4軸GEARBOX出油口螺絲位置及打開后
7.手腕部J5出油口螺絲位置及打開后
8.手腕部J6出油口螺絲位置及打開后。
注:J6軸出油口需要在J5軸加完油,封閉出油口后再打開
9.各軸使用潤滑油品種和數量
10.使用手動加油槍對各軸進油口加油(或可使用氣動槍壓力控制在0.15MPa左右) J1軸減速機加油口位置
11. J2軸減速機加油口位置
12. J3軸減速機加油口位置
13. J4軸GEARBOX加油口位置
14.J5,J6軸手腕加油口位置(共用一個加油口)。在J5軸加完油封閉出油口,并打開J6軸出油口后開始更換J6減速機潤滑油。
15.更換手動油槍,按圖量加注平衡缸潤滑油
16.平衡缸左右兩側SHAFT加油
17.手動運動各軸10-20分鐘排出減速機內部壓力后將出油口螺絲擰回。
18.打開電池蓋更換本體電池
注:注意電池正負極安裝方向
更換電池操作時請勿關閉FANUC 機器人電源
19.更換控制柜電池
注:更換電池操作時請勿關閉FANUC 機器人電源
20.清理現場工具及垃圾后解除外部急停報警,FANUC 機器人恢復生產
