首頁 > 產品列表 > 實體套圈滾針軸承 >向心滾針--推力圓柱滾子軸承 >向心滾針--推力圓柱滾子軸承

向心滾針--推力圓柱滾子軸承

向心滾針--推力圓柱滾子軸承

向心滾針--推力圓柱滾子軸承

暫無

發布日期：2019/11/28

產品分類

聯系信息

電話：
0519-86329008
傳真：0519-86329006
地址：中國江蘇省常州市武進區禮嘉鎮秦巷工業園區

產品詳情

HSB－向心滾針－推力圓柱滾子軸承可以承受重載荷，剛性大。因軸承帶有法蘭固定裝置，故不再需要任何其它固定元件，在裝配過程中無需調正。

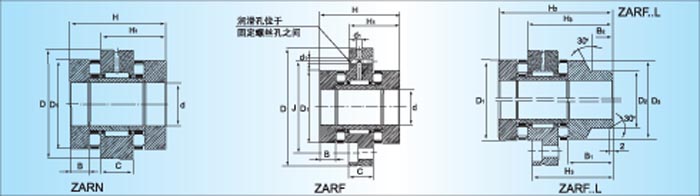

HSB－ZARN系列向心滾針－推力圓柱滾子軸承是雙向推力軸承。中圈同時作為向心滾針軸承外圈。內圈的寬度同中圈和推力滾子相配合以便當擰緊鎖緊螺母時能得到預定的軸向預定的軸向預負荷。

HSB－ZARF系列軸承的中圈適用于法蘭安裝并且具有徑向和軸向的進油口和出油口，接頭螺孔供作安裝密封座組件之用。

ZARN..L和ZARF..L系列的一個軸圈的寬度加長，外徑為階梯形。

軸徑	軸承型號及近似重量				外形尺寸
軸徑	型號	重量	型號	重量	d	D	H	H1	H2	H3	C	D1	D2	D3	B	B1	B2	d1	J
mm	型號	g	型號	g	mm
15	ZARN 1545 TN	0.34	ZARN 1545 L TN	0.37	15	45	40	28	53	41	16	35	24	34	7.5	20.5	11
15	ZARF 1560 TN	0.42	ZARF 1560 L TN	0.45	15	60	40	26	53	39	14	35	24	34	7.5	20.5	11	3.2	46
17	ZARN 1747 TN	0.37	ZARN 1747 L TN	0.41	17	47	43	29.5	57	43.5	16	38	28	38	9	23	11
17	ZARF 1762 TN	0.49	ZARF 1762 L TN	0.52	17	62	43	27.5	57	41.5	14	38	28	38	9	23	11	3.2	48
20	ZARN 2052 TN	0.41	ZARN 2052 L TN	0.46	20	52	46	31	60	45	16	42	30	40	10	24	11
20	ZARF 2068 TN	0.56	ZARF 2068 L TN	0.61	20	68	46	29	60	43	14	42	30	40	10	24	11	3.2	53
25	ZARN 2557 TN	0.53	ZARN 2557 L TN	0.59	25	57	50	35	65	50	20	47	36	45	10	25	11
25	ZARF 2575 TN	0.78	ZARF 2575 L TN	0.84	25	75	50	33	65	48	18	47	36	45	10	25	11	3.2	58
30	ZARN 3062 TN	0.6	ZARN 3062 L TN	0.75	30	62	50	35	65	50	20	52	40	50	10	25	11
30	ZARF 3080 TN	0.85	ZARF 3080 L TN	0.9	30	80	50	33	65	48	18	52	40	50	10	25	11	3.2	63
35	ZARN 3570 TN	0.8	ZARN 3570 L TN	0.93	35	70	54	37	70	53	20	60	45	58	11	27	12
35	ZARF 3590 TN	1.12	ZARF 3590 L TN	1.25	35	90	54	35	70	51	18	60	45	58	11	27	12	3.2	73
40	ZARN 4075 TN	0.9	ZARN 4075 L TN	1.0	40	75	54	37	70	53	20	65	50	63	11	27	12
40	ZARF 40100 TN	1.35	ZARF 40100 L TN	1.45	40	100	54	35	70	51	18	65	50	63	11	27	12	3.2	80
45	ZARN 4580 TN	1.12	ZARN 4580 L TN	1.27	45	80	60	42.5	75	57.5	25	70	56	68	11.5	26.5	12
45	ZARF 45105 TN	1.7	ZARF 45105 L TN	1.85	45	105	60	40	75	55	22.5	70	56	68	11.5	26.5	12	6	85
50	ZARN 5090 TN	1.43	ZARN 5090 L TN	1.78	50	90	60	42.5	78	60.5	25	78	60	78	11.5	26.5	12
50	ZARF 50105 TN	2.1	ZARF 50105 L TN	2.45	50	115	60	40	78	58	22.5	78	60	78	11.5	26.5	12	6	94

固定螺釘　注1		基本額定負荷				極限轉速　注2		軸承磨擦	軸向剛度	傾斜剛度	螺母
螺紋	數量	徑向		軸向		油潤滑	脂潤滑	MRL	CaL	CkL	螺紋	擰緊力矩
螺紋	數量	動	靜	動	靜	油潤滑	脂潤滑	MRL	CaL	CkL	螺紋	擰緊力矩
--	--	22900	42000	10000	15500	6500	1800	0.32	1260	100	M15*1	9.6
M6	6	22900	42000	10000	15500	6500	1800	0.32	1260	100	M15*1	9.6
--	--	23000	54000	11000	16100	6200	1700	0.38	1400	130	M17*1	10
M6	6	23000	54000	11000	16100	6200	1700	0.38	1400	130	M17*1	10
--	--	30500	61000	11000	18400	5300	1590	0.41	1600	190	M20*1.5	16.8
M6	8	30500	61000	11000	18400	5300	1590	0.41	1600	190	M20*1.5	16.8
--	--	32400	69020	19600	2600	4000	1300	0.50	1700	300	M25*1.5	23
M6	8	32400	69020	19600	2600	4000	1300	0.50	1700	300	M25*1.5	23
--	--	33800	89000	20300	28500	3500	1100	0.55	2000	420	M30*1.5	29
M6	12	33800	89000	20300	28500	3500	1100	0.55	2000	420	M30*1.5	29
--	--	46000	108000	22000	37000	3100	1000	0.79	2300	640	M35*1.5	32
M6	12	46000	108000	22000	37000	3100	1000	0.79	2300	640	M35*1.5	32
--	--	49000	123000	23500	43000	3300	1900	0.88	2500	1000	M40*1.5	45
M8	8	49000	123000	23500	43000	3300	1900	0.88	2500	1000	M40*1.5	45
--	--	51600	148000	35000	64000	2700	890	1.0	2800	1240	M45*1.5	55
M8	8	51600	148000	35000	64000	2700	890	1.0	2800	1240	M45*1.5	55
--	--	70000	209000	38000	72000	2500	860	1.9	3700	2370	M50*1.5	75
M8	12	70000	209000	48000	72000	2500	860	1.9	3700	2370	M50*1.5	75

TN＝塑料保持架，允許工作溫度：120℃連續，180℃短期。

1) 固定螺釘擰緊力矩按制造廠規定，固定螺釘和螺帽不在供貨范圍內。

2) 油潤滑的極限轉速，但油須充分冷卻。

3) 軸承安裝前未利用的油孔應塞入密封塞。
