1．概述
1.1 產品特點
　　KXJ660礦用隔爆兼本質安全型可編程控制箱（以下簡稱控制箱）是一種適用于煤礦井下單機自動化的控制設備，它具有較強的適用性、可擴展性、高可靠性和強大的通訊能力等特點。其邏輯控制方式可通過軟件的編程來實現，使復雜的控制邏輯變得簡單易行。控制箱內部的輸入和輸出電路有可靠的隔離措施，可靠的電氣保護和安全保護，從而確保控制器的可靠運行和操作人員的人身安全。
　　該控制箱采用模塊化設計，配置靈活；中文液晶顯示，信息直觀；邏輯關系菜單設定，便于現場調試；使用和維護簡單。

1.2 適用范圍與用途
　　控制箱是一種通用型的控制設備，適用于煤礦井下有瓦斯和煤塵爆炸的危險環境或地面嚴酷環境，也可作為冶金礦山、露天煤礦、港口碼頭、選煤廠、發電廠等惡劣環境中的監測控制裝置。它不僅可以完成單機設備控制的自動化，還可以以組網的形式組成系統，作為系統中的分站，實現分布分級式遠程監控和管理。

1.3 使用環境條件
　a) 環境溫度：0℃～+40℃；
　b) 平均相對濕度：不大于95%（+25℃）；
　c) 大氣壓力：86kPa～106kPa；
　d) 無顯著振動和沖擊的場合；
　e) 煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

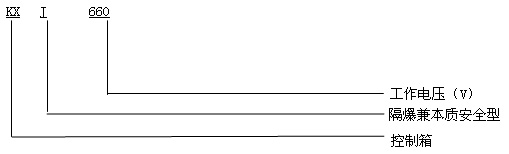

1.4 型號及規格

2．主要技術指標及技術特點
2.1 交流供電電源
　a) 額定電源電壓：AC127/660V，變壓器抽頭方式輸入；
　b) 輸入視在功率：200VA；
　c) 1路本安電源 DC18V：額定電壓DC18V，負載額定電流900mA，電壓輸出范圍DC17.0V～18.4V，開路電壓≤DC18.4V,過流保護動作值1000mA。

2.2  輸入輸出配置
　a) 無源接點型開關量輸入16路（本安），外接電阻不小于90KΩ時對應邏輯“0”；外接電阻不大于300Ω時對應邏輯“1”。
　b) 模擬量輸入16路（本安），（4～20）mA電流信號輸入（最大負載電阻300Ω），模擬量輸入轉換誤差不大于1.5%(相對于滿量程)。
　c) 無源接點型繼電器開關量輸出20路（非安），觸點容量為AC36V/0.5A（阻性負載），接點閉合時接觸電阻不大于1.0Ω。

2.3  通訊
　　控制箱具有TCP/IP 以太網傳輸接口（光纖接口）
　　a) 數量：1個
　　b) 傳輸方式：全雙工，TCP/IP
　　c) 傳輸速率：10/100Mbps自適應
　　d) 連接方式：SC
　　e) 光發射功率：-15dBm～5dBm（0.032mW～3.2 mW）（1310nm，單模光纖）
　　f) 光接收靈敏度：≤-25dBm（1310nm，單模光纖，使用MGTSV（2～72）B型單模光纜，MGTSV（2～148）×1型單模光纜；光纖接點總數8個，其中熱熔接點3個，冷熔接點3個，活動連接點2個）

2.4  RS485通訊口
　　a) 路數：2路；
　　b) 傳輸方式：半雙工，RS485；
　　c) 傳輸速率：1200～9600 bps；
　　d) 工作電壓峰峰值：2V～5V；
　　e) 最大傳輸距離：1Km(MHYV傳輸電纜，導線截面積1.5 mm²)。

2.5  CAN通訊口
　　a) 路數：2路；
　　b) 傳輸方式：半雙工，CAN；
　　c) 傳輸速率：20～100 kbps；
　　d) 工作電壓峰峰值：2V～5V；
　　e) 最大傳輸距離：1Km(MHYV傳輸電纜，導線截面積1.5 mm²)。

2.6  主要特點
1. 可靠性高、適用性與擴展性強
　　本控制箱采用TI公司高性能的32 位LM3S9B96 ARM處理器 + CPLD控制架構，內部采用safeRTOS嵌入式實時操作系統。工業化的隔離端子、保護齊備的本安電源與非安電源、通訊接口高速光電隔離，保障本控制箱工作穩定可靠。本控制箱能完成多種傳感器工作狀態的監測、被控設備的起停控制、通訊、現場管理、集中監控等。配置不同的模塊，可以適應用戶的不同需求。
2. 控制方式靈活能通過多種方式對被控設備進行操作與控制
　　在沒有操作臺和上位機的情況下，操作控制箱面板上的按鈕就可以對設備進行操作，實現對被控設備的控制。
3. 輸入輸出接口豐富，形式多樣
　　具有齊全的〈i 〉-〈d 〉、〈d〉-〈i〉隔離端子（能實現 24V 本質安全型和24V 非本質安全型電壓或無電位觸點信號的輸入），多種模擬量輸入接口。
4. 采用16 位真彩色液晶顯示器，性能可靠，功能強大，簡單易用，內容修改非常方便。被控設備的工況狀態、故障位置與故障性質等都能采用漢字、符號或圖形的形式在文本顯示器上顯示，信息直觀，查找方便。
5. 通訊距離遠，抗干擾能力強
　　通訊接口采用通訊遠程驅動模塊與外部設備通訊，采用了高速光電隔離與電源隔離等技術，大大提高了通訊的抗干擾能力和安全性能，通訊距離也大大加強（不小于10KM），通過 TCP/IP連接協議可與礦井監控系統、計算機網絡匯接，方便接入各級的通訊網絡。
6. 體積小、重量輕
　　本控制箱的機芯電路采用模塊化設計，結構緊湊，占用空間小，所以整個裝置體積和重量比較小，安裝、運輸非常方便。
7. 維修、維護方便
　　本裝置采用快開門結構，開箱方便；機心采用抽拉式結構，維修、維護時把機芯拉出，直接更換故障模塊即可。
