1. 地面用光端機的概述
　　KTG220 地面用光端機（以下簡稱光端機）主要用于地面監控室內，用于和井下設備光通訊實現以太網電信號與光信號的轉換。

2. 產品分類

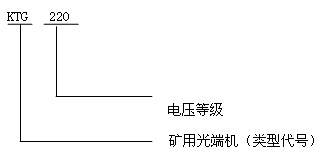

　2.1 型號及含義
　

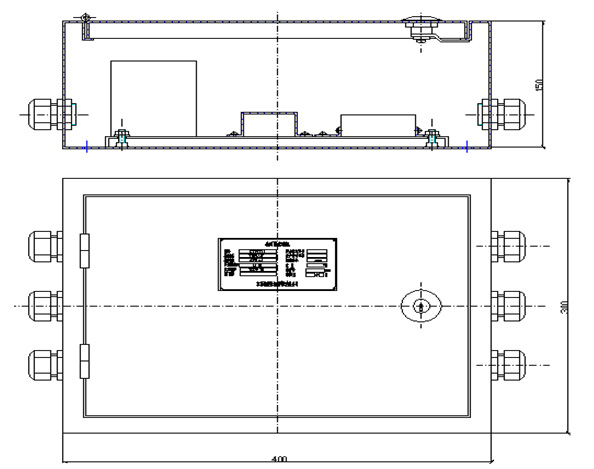

　2.2 外形尺寸與重量
　　外形尺寸：400 mm *300 mm *150 mm（長×寬×高）
　　重量：約7.00kg

3.地面用光端機的環境條件
3.1 一般要求
　　產品應符合本標準和MT/T 899-2000的規定，并按經規定程序和國家指定檢驗單位審批的技術文件和圖樣制造。

3.2 環境條件
　3.2.1在下列條件下應能正常工作。
　　a) 環境溫度：0℃～+40℃；
　　b) 平均相對濕度：不大于95％（+25℃）；
　　c) 大氣壓力：80kPa～106kPa；
　　d) 地面有保溫保暖及通風的室內。
　　e) 無強烈震動和沖擊的地方。
　　f) 無破壞金屬和絕緣材料的腐蝕性氣體的地方。
　3.2.2 光端機能承受的最惡劣的貯運條件為：
　　a) 高溫：+60℃；
　　b) 低溫：-40℃；
　　c) 平均相對濕度：95％（+40℃）；
　　d) 振動：加速度20m/s2；
　　e) 沖擊：峰值加速度300m/s2。

3.3 地面用光端機的電氣性能
　3.3.1交流供電電源：
　　a) 額定電壓：AC 220V；
　　b) 輸入視在功率≤30VA。
　3.3.2接口類型及數量：
　　3.3.2.1 以太網光口參數：
　　　a) 傳輸口數量：3路
　　　b) 連接形式：LC；
　　　c) 傳輸方式：全雙工,TCP/IP以太網光信號傳輸（波長為1310nm的單模光纖）
　　　d) 發射功率：-10dBm～0dBm；
　　　e) 接收靈敏度：-20dBm；
　　　f) 最大傳輸距離：10km（發射光功率-10dBm～0dBm；接收靈敏度-20dBm；使用MGTSV礦用單模光纜；光纖接點總數20個，其中熱熔接點10個，冷熔接點8個，活動連接點2個）。
　　3.3.2.2以太網電口參數（非安）：
　　　a) 傳輸口數量：3 路；
　　　b) 傳輸方式：全雙工TCP/IP電信號傳輸；
　　　c) 傳輸速率：10/100Mbps自適應；
　　　d) 最大傳輸距離：5m（五類雙絞線）；
　　　e) 傳輸信號工作電壓峰峰值：1V～5V。
　3.3.3 功能：
　　光端機能實現以太網電信號與光信號的轉換。

4. 地面用光端機的工作原理
　　光端機是用來將光信號和電信號互相轉換的一種設備，它對所傳信號不會進行任何壓縮。它的作用主要就是實現電-光和光-電轉換。

5. 地面用光端機的使用方法
　5.1 注意事項：只有光纖傳輸接口可以通往井下，其它接線都不能下井。
　5.2 安裝位置：光端機安置在地面監控室內。
