1  負壓傳感器概述

GPD100F負壓傳感器（以下簡稱傳感器）是一種允許在煤礦井下爆炸性環境中正常使用的礦用本質安全型設備。用于對管道中的氣體、液體的壓力進行連續監測。與礦井監測系統配套使用，可實現遙測與檢測自動化。

1.1 防爆型式

礦用本質安全型，防爆標志為“ExibⅠMb”。

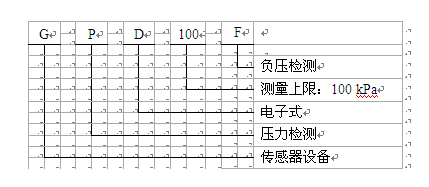

1.2 型號

1.3產品組成

產品由本體、探頭以及長度為15 m的MHYV1×4(7/0.28)線纜組成。

1.4關聯設備

見主要零（元）部件及重要原材料明細表。

2  負壓傳感器適應的環境條件

a) 環境溫度：0℃～＋40℃；

b) 濕度：≤98%；

c) 大氣壓力：80kPa～116kPa；

d) 無顯著振動和沖擊的場合；

e) 煤礦井下有甲烷爆炸性混合物但無破壞絕緣和腐蝕性氣體的場合。

3  技術參數

3.1供電性能

a)    工作電壓：DC 18 V；

b)   工作電流：不大于100 mA；

3.2 測量范圍：-100～0 kPa；

3.3 基本誤差：±2%（F.S）；

3.5 回程誤差不大于2%（F.S）；

3.6 輸出信號：電流型模擬量信號：DC 4 mA～20 mA，負載電阻0～350 Ω；

3.7 功能：

a)    傳感器將負壓值轉換為電流型模擬量信號輸出。

b)   傳感器負壓數值由三位8段數碼管顯示，顯示分辨率為1 kPa。

4  負壓傳感器主要結構特征及工作原理

4.1外形尺寸及重量

a)外形尺寸（如圖1，長×寬×高）：225mm×123mm×53mm；

b) 重量：約1.0 kg。
