1  礦用溫度傳感器概述

GWD100型溫度傳感器是由嵌入式單片機控制的智能儀表。該傳感器采用本安電路設計，適用于煤礦井下或地面有瓦斯爆炸氣體環境中，能夠?qū)艿澜橘|(zhì)溫度、環境溫度以及機電設備軸承溫度進行連續檢測。

1.1  防爆型式

　　礦用本質安全型，標記為“Ex ib I Mb”。

1.2  型號

1.3  產品組成

產品由本體、探頭以及長度為15 m的MHYV1×4(7/0.28)線纜組成。

1.4  關聯設備

見主要零（元）部件及重要原材料明細表。

2  礦用溫度傳感器適應的環境條件

a) 環境溫度：0 ℃ ～ 40 ℃；

b) 平均相對濕度：不大于95 ％RH（25℃）；

c) 大氣壓力：80 kPa ～ 106 kPa；

d) 煤礦井下有甲烷和煤塵爆炸性混合物的環境；

e) 無強烈振動和沖擊的場合；

f) 無破壞金屬和絕緣材料的腐蝕性氣體的場合；

g) 無滴水的場合。

3  技術參數

3.1  供電

a) 工作電壓：DC 18 V；

b) 工作電流：不大于100 mA；

3.2  測量范圍：0～100 ℃；

3.3  基本誤差：

a）顯示誤差：±3%；

b）輸出誤差：±3%；

3.4  輸出信號制：電流型模擬量信號：DC4 mA～20 mA，負載電阻0～350 Ω。

3.5  功能：

a) 傳感器將溫度轉換為電流型模擬量信號輸出。

b) 傳感器溫度數值由三位8段數碼管顯示，顯示分辨率為1 ℃。

4  外形尺寸與重量

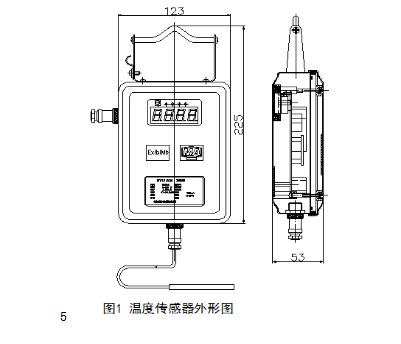

000011　外形尺寸（如圖1，長×寬×高）：225mm×123mm×53mm；

重量：約0.5kg。
