1  礦用本安型操作臺的概述

TH24礦用本安型操作臺(以下簡稱操作臺)屬礦用本質安全型設備，可以在有甲烷、煤塵爆炸的危險環境中使用，為控制設備（如礦用隔爆兼本質安全型可編程控制箱等）提供輸入的操作通道，并預留礦用隔爆兼本安型計算機的安裝位置。設備提供11個按鍵、1個轉換開關（每個按鍵及轉換開關各提供1路無源接點信號）。

TH24礦用本安型操作臺可與KXJ660礦用隔爆兼本質安全型可編程控制箱連接，作為KXJ660礦用隔爆兼本質安全型可編程控制箱的輸入信號。

1.1 防爆型式

礦用本質安全型，防爆標志為“Ex ib I Mb”。

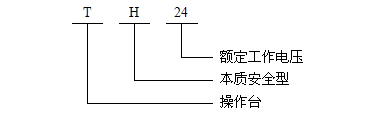

1.2 型號

1.3關聯設備

見主要零（元）部件及重要原材料明細表。

2  礦用本安型操作臺的使用環境及條件

2.1  設備工作環境條件要求：

a)  環境溫度:0℃～40℃，此時按GB3836.1-2010中5.1.1條在防爆合格證編號后附加標志“X”， 或在銘牌中標注溫度范圍；

b)  濕度：不大于95 %；

c)  大氣壓力：80 kPa ～ 106 kPa；

d)  無顯著振動和沖擊的場合；

e)  煤礦井下有甲烷、煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

2.2  產品能承受的最惡劣的貯運條件

a）  高溫：+60 ℃；

b）  低溫：-40 ℃；

c)   平均相對濕度：95％（+25 ℃）；

3  礦用本安型操作臺的主要技術指標

3.1  無源開關量輸出（本安）

a) 接口數量：13路；

b) 觸點容量：24V/1A（阻性負載）；閉合時接觸電阻不大于0.5Ω。

3.2  礦用本安型操作臺的功能：本安操作臺具有11個按鈕、1個轉換開關。

4 外形尺寸

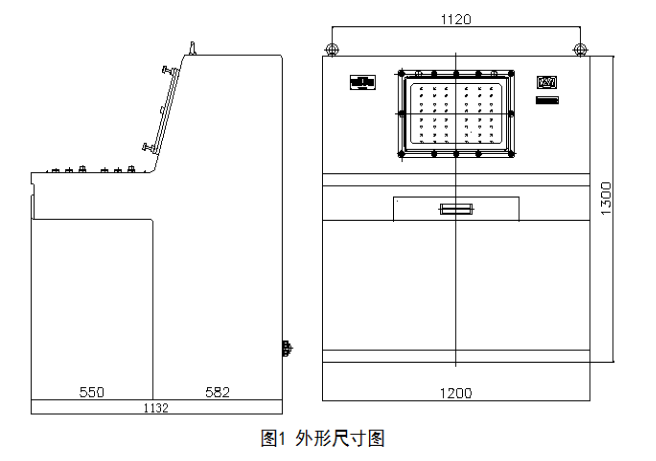

4.1外形尺寸（如圖1，長×寬×高）：1200 mm×1132 mm×1300 mm；

4.2 重量: 約135 kg
