一、概述

WBFC220_380通用型閥門控制器，是電壓等級為兩相220VAC和三相380VAC閥門電動裝置通用控制模塊。接收來自DCS等系統或PLC等控制器的控制信號，控制電動執行器對閥門打開或關閉，可實施對全行程任意點的控制。控制接點可選擇常開或常閉信號。該產品集相序自動調整、閥位變送、隔離放大、功率驅動等諸多功能與一體，具有缺相保護、欠壓保護、過力矩保護、電子互鎖保護、禁動延時保護等完善的保護功能。具有現場操作并提供報警輸出；標配閥位液晶顯示屏，精確直觀地顯示閥位開度及閥門狀態。該產品具有抗干擾能力強、性能可靠、抗震、防潮、體積小、接線簡單，調試方便等優點。。

二、主要技術特點及性能參數

1、工作電壓：單相220VAC或三相380V。

2、電源接線方式：三相三線制。

3、可自動識別、調整三相電源的相序，而正確執行對閥門的開、關控制。

4、具有缺相、欠壓、缺相、過力矩、電子互鎖、禁動延時保護等完善的保護功能。

5、標配閥位液晶顯示屏。

6、具有欠壓、缺相、過力矩等多種報警輸出觸點和遠程/現場狀態指示。

7、出現欠壓、缺相、開過力矩、關過力矩故障時能相應中文顯示狀態。

8、輸入/輸出信號通道均采用光電隔離（可承受2000V浪涌電壓）。

9、輸入控制信號：無源干觸點、有源DC24V。

10、輸出反饋信號：DC4～20mA（有源輸出）。

11、輸出阻抗：≦450Ω。

12、閥位電位器阻值：1KΩ（若配其它阻值的電位器請與我們聯系）。

13、獨特的反饋電流調節技術只需閥門開、關一次，即可準確調準DC4～20mA電流，無需傳統方式反復調節。

14、可適用于可逆控制，接通持續率50%，每小時接通次數≦600次。

15、工作溫度：-30℃～+70℃。

16、環境濕度：≦95%（25℃）

三、面板顯示圖

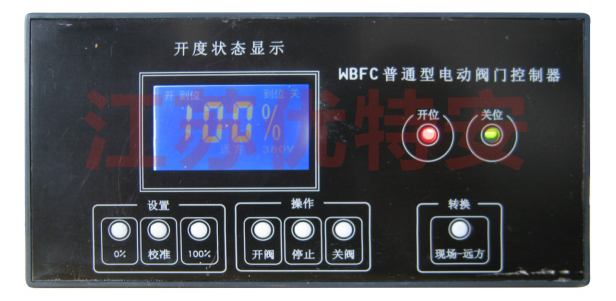

操作及顯示面板如圖1所示。

圖1操作及顯示面板

在開度狀態LCD顯示區域，可顯示開度，電壓等級（380為三相380VAC，無380字樣為單相220VAC），開關過力矩及開關到位，缺相，欠壓，現場及遠方等提示漢字顯示。

在開位和關位LED區域，可顯示開到位或關到位指示，以及正在開閥或正在關閥的閃爍顯示，以用校準的閃爍提示顯示等。

在轉換區域可進行現場與遠方的切換。

在設置區域可校準開到位時的100%或關到位時的0%，也可微調輸出4-20mA電流。

在操作區域，在現場操作模式下可現場進行開閥、關閥及停止操作。
