SINAMICS V90高效便捷的伺服系統

? SINAMICS 系列家族適用于各種驅動應用

? 超寬功率范圍，覆蓋從 0.12 kW 至 120 MW

? 既適用于低壓供電，也適用于中壓供電

? 標準功能可適用于通用硬件和軟件平臺

? 具有高度的組合靈活性

SINAMICS V90 作為 SINAMICS 驅動系列家族的新成員，與SIMOTICS S-1FL6 相互結合，組成較好的伺服驅動系統，實現位置控制、速度控制和扭矩控制。通過優化的設計，SINAMICS V90 確保了良好的伺服控制性能，經濟實用、穩定可靠。

非 凡 的 工 程 設 計 和 廣 泛 的 功 率 覆 蓋 范 圍（0.05kW 至100 MW），為您提供了具有各種性能等級和多種規格的電機。SIMOTICS 電機系統涵蓋：低壓高效電機，高動態性能的伺服電機，高可靠性的直流電機，以及強勁有力的高壓電機。良好的性能、杰出的品質、極高的效率等級、緊湊型的設計，SIMOTICS 為您提供全方位的電機解決方案。SIMOTICS 家族新成員 1FL6 設計新穎，制作精良，為簡單伺服應用提供可靠產品。

特點：

低成本

? 集成所有控制模式：外部脈沖位置控制、內部設定值位

置控制、速度控制和扭矩控制

? 全功率驅動標配內置制動電阻

? 集成抱閘繼電器

伺服性能優異

? 自動優化功能使設備獲得更高的動態性能

? 自動抑制機械諧振頻率

? 1 MHz 的高速脈沖輸入

? 20 位分辨率的相對值編碼器

? 優化的系統性能：3 倍過載能力、電機低扭矩紋波以及驅動與電機的相互整合

使用方便

? 快速便捷的伺服優化和機械優化

? 簡單易用的 SINAMICS V-ASSISTANT 調試工具

? 兼容 PLC 和運動控制器的雙通道脈沖設定值

? 通用 SD 卡參數復制

? 電機電纜連接器可旋轉，支持多角度旋轉，可快速鎖緊/釋放

運行可靠

? 更大的電壓范圍：380 V ~ 480 V，-15% / +10%

? PCB 涂層保證驅動器在嚴苛環境中的穩定性

? 高品質的電機軸承

? 電機保護等級 IP 65，軸端標配油封

? 集成安全扭矩停止（STO）功能

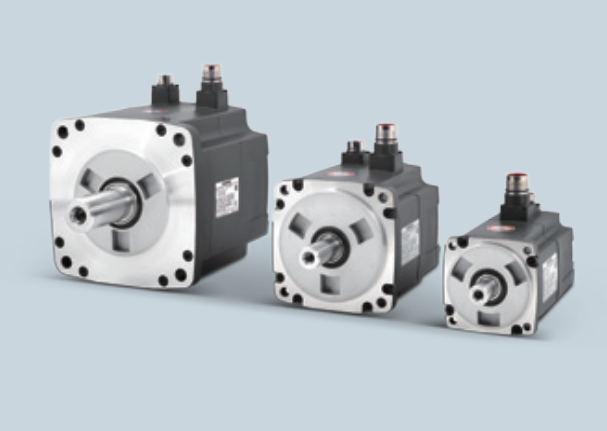

SIMOTICS S-1FL6 伺服電機

1FL6 為永磁同步電機，通過電機表面散熱，可在無外部冷卻設備的環境下穩定運行。自鎖式快插接頭使電機安裝變得輕松快捷。

? 3 種電機軸高：SH 45、SH 65 和 SH 90mm

? 額定速度：2000 rpm/3000 rpm

? 額定扭矩：1.27 Nm ~ 33.4 Nm

? 可用編碼器：增量編碼器 2500 S/R（13 位分辨率）和相對編碼器（20 位分辨率）

? 保護等級：IP65，自冷卻

? 可選配抱閘

? 可選配光軸或帶鍵軸

1FL6 配合 SINAMICS V90 驅動系統，形成功能強大的伺服系統。電機支持 3 倍過載，可根據實際應用選配增量式或相對值編碼器，能夠充分滿足您對動態性能、速度設定范圍、輸出軸和法蘭精度的高要求。

典型應用

? 裝卸機：如碼垛機

? 包裝機：如貼標機、枕式包裝機

? 自動組裝機

? 刀具切換機

? 印刷機：如絲網印花機

? 纏繞機

? 金屬成型機：如折彎機
