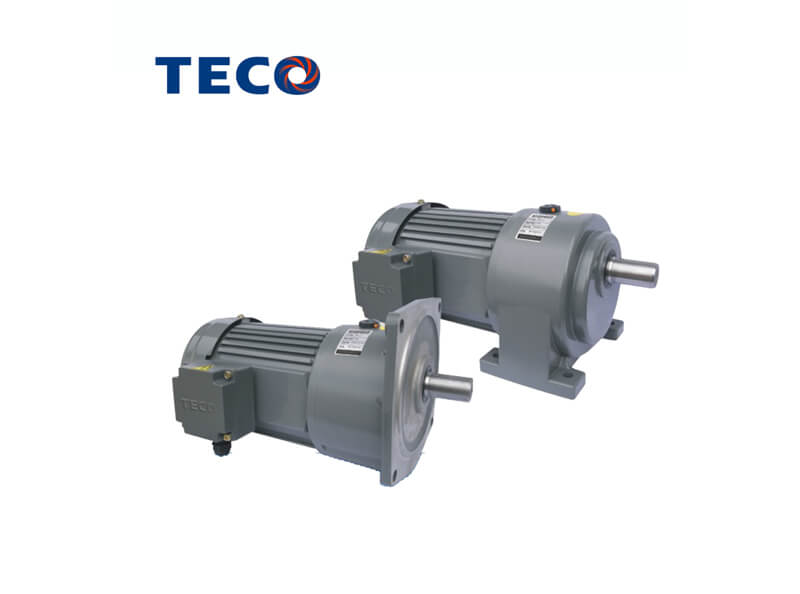

R系列齒輪減速馬達型號說明 Description of motor model:

1. 機型代號Types: BR,BRF,BRAM,BRFAM齒輪減速馬達

2. 軸徑Shaft diameter:17-Φ18、27-Φ22、37-Φ28、47-Φ32、57-Φ40、67-Φ50

3. 功率Capacity：100W-3700W

4. 減速比Ratio:3、5/10~1800

5. 電機基本結構Motor basic data:

S-220/380v 50hz60hz 3phase

V- inverter motor

Z: light duty type

6. 剎車器 Brake Unit:

BMG:制動器brakes 無代碼：No code,No brake

手動釋放裝置 Brake release

7. 安裝位置Mounting position:

M1-標準standard,

M2- 出力軸向上output shaft upward,

M3-倒裝invert,

M4-出力軸向下output shaft downward,

M5-左側lift side,

M6-右側right side

8. 依出力軸看接線盒方向View frpm output shaft: 0°，90°， 1800°，270°，

9. 入線口方向Wire inlet: lift, top, right,down

電機參數Motor specification

防護等級Protection: IP54  totally enclosed fan cooled type

啟動方式Starting：直接啟動direct start

工作時間Time rating: S1 連續工作制continuous running

絕緣等級Insulation:F級絕緣F-class

工作溫度Environment:  -10℃~+40℃ ，濕度小于90% temperature between -10℃~+40℃  Humidity less than 90%

電壓Voltage: 50hz-220v/230v/240v/380v/400v/415v/440v 60hz-220v/240v/380v/415v/440v/460v/480v/600v

極數Pole: 2,4,6,8

標準Standard: IEC-34 CNS-10919

海拔Sea level: 1000米以下under 1000m

接線盒Terminal box: IP55 防水鋁殼with ip55 class water-proof aluminum terminal box
