管桁架圓管相貫線切割機
一、設備簡介
數控相貫線切割是事一種對鋼管端部結合處作自動計算和切斷的設備。該機器能廣泛應用于造船.建筑.石化.機械.冶金等行業的管道結構件的切割加工。

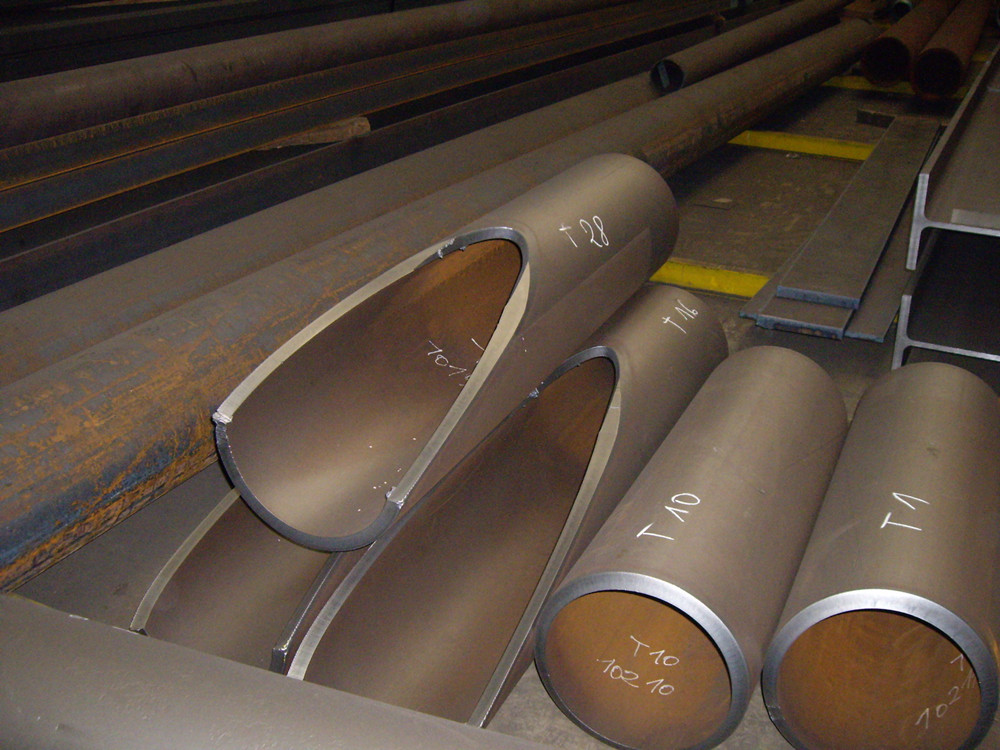

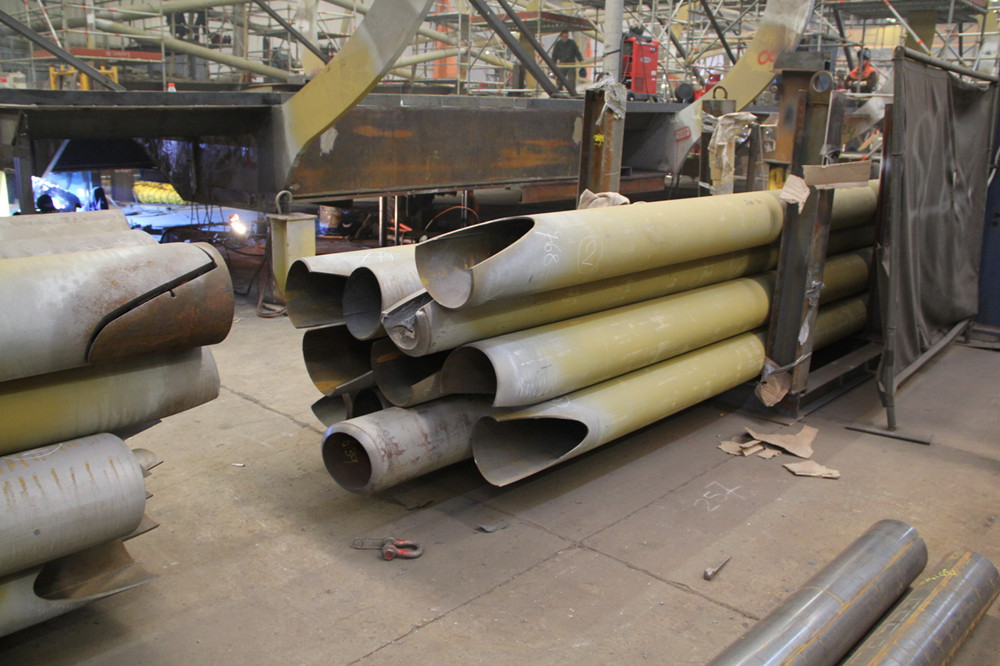

這其中有大量的管道結合相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。該機型廣泛運用于建筑、化工、造船、機械工程、冶金、電力等行業的管道結構件的切割加工，此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。
二、應用范圍：
數控相貫線切割機可切割各種碳鋼、不銹鋼等材質的管材，廣泛應用于壓力容器、管材加工、網架結構、鋼結構、海洋工程、石油管道等行業。
三、設備規格
數控相貫線火焰切割機，切割管子規格最大直徑為1700MM。切割管子長度為≤3M
四、設備特點
設備設計以人為本，中文界面操作簡單，設備結構可靠，適用于長期連續加工，運行控制穩定可靠，采用雙邊固定式拖輪，操作簡單，工人在使用時，只需將工件放在機臺上面，就可以進行加工，減少調節，提高工作效率，故障率低，維修方便。
設備特點
加拿大專業管材優化數控系統具有，AutoCAD版工程設計圖可直接生成CNC機床加工代碼.三維仿真操作,節點展開,超長管件分拆,管件優化等,超大的兼容性，可兼容EGES DXF SAT和STL等軟件。
設備設計以人為本，中文界面操作簡單，設備結構先進可靠，適用于長期連續加工，運行控制穩定可靠。
四、技術規格
編號 | 項 目 | 參 數 |
1 | 切割圓管管徑 | Φ=160mm～1600mm 有效切割3m（可定制） |
2 | 等離子電源 | HB-2000類激光等離子電源 |
3 | 等離子切割管壁厚度 | 穿孔30MM， |
5 | 要求工件橢圓度 | ≤1% |
6 | 切割速度 | 10～5000mm/min |
7 | 移動速度 | 10～6000 mm/min |
8 | 割炬軸向擺動角度 | α=±45° |
9 | 割炬徑向擺動角度 | β=±45° |
10 | 待割管最大重量 | 2000Kg |
五、管桁架圓管相貫線切割機切割工藝流程

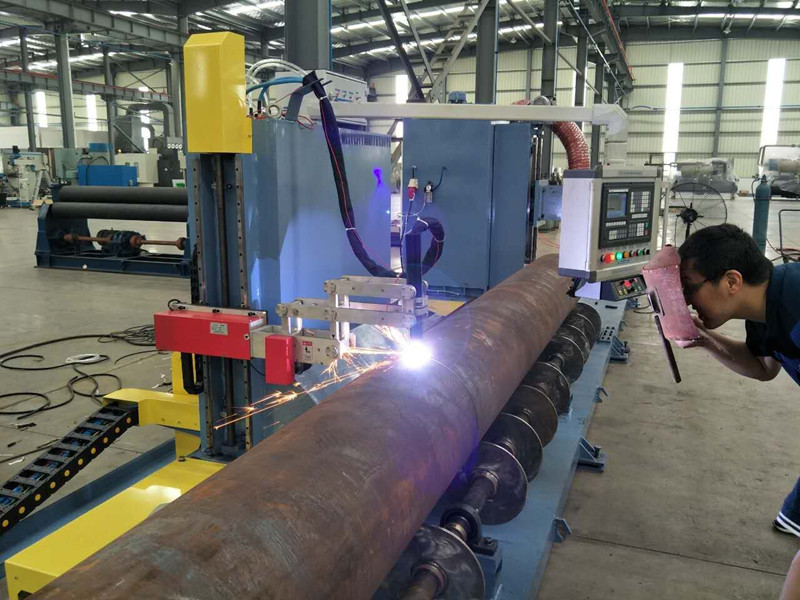

設備采用摩擦盤使工件旋轉，鋼管可以直接使用機器吊到摩擦盤上，這樣操作簡單快捷，節約了切割的時間，切割的時候工件只旋轉，讓槍頭移動，選擇切割任意長度的鋼管。切割下來的管料要人工來收集。
