-采用水、風冷方式

-探頭罩采用不銹鋼材料制成，抗腐蝕性好

-螺旋吹掃技術，鏡頭前端不再積灰

-實時溫度曲線、溫度分析、溫度跟蹤顯示

-靈活的組態設置和豐富、強大的視頻處理功能

-鏡頭：高溫針孔鏡頭,長焦距

-攝像機：高溫特種紅外攝像機高清晰度

-安裝方便：鏡頭攝像機防護罩組成的內槍可以直接從防護罩內抽出，便于檢修和維護

-氮?dú)饫鋮s：由于設備的前端需伸入爐內，溫度高，需要使用氮?dú)膺M(jìn)行冷卻
-配置美國進口渦旋制冷技術和設備進行增值冷卻
-可通過計算機直接觀察入料情況或外接監視器觀察

技術參數

掃描方式：625行25幀      2∶1隔行

視頻輸出：1.0Vp-p 負極性  75Ω
信噪比：≥50dB
亮度鑒別等級：≥8級
紅外CCD水平解析力：600線
最低照度：0.0001Lux
視角：110°（對角線）
功耗：30W

環境條件

爐內溫度：≤1800℃

爐頂溫度：≤500℃
控制系統：≤70℃
壓縮空氣入口壓力：≥0.4Mpa
溫度：≤35℃
壓縮空氣流量：≥0.3m3/min
冷卻水進水壓差：≥0.1Mpa

冷卻水回水壓差：≥0.1Mpa

欠壓報警部分

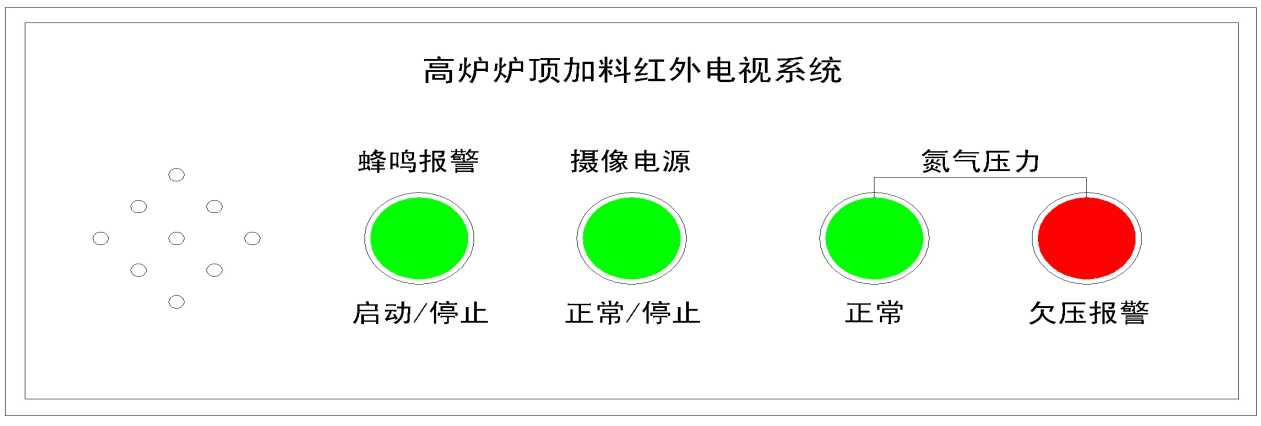

具有氮?dú)鈮毫η穳簣?bào)警功能（聲光報警）報警器面板見圖 一

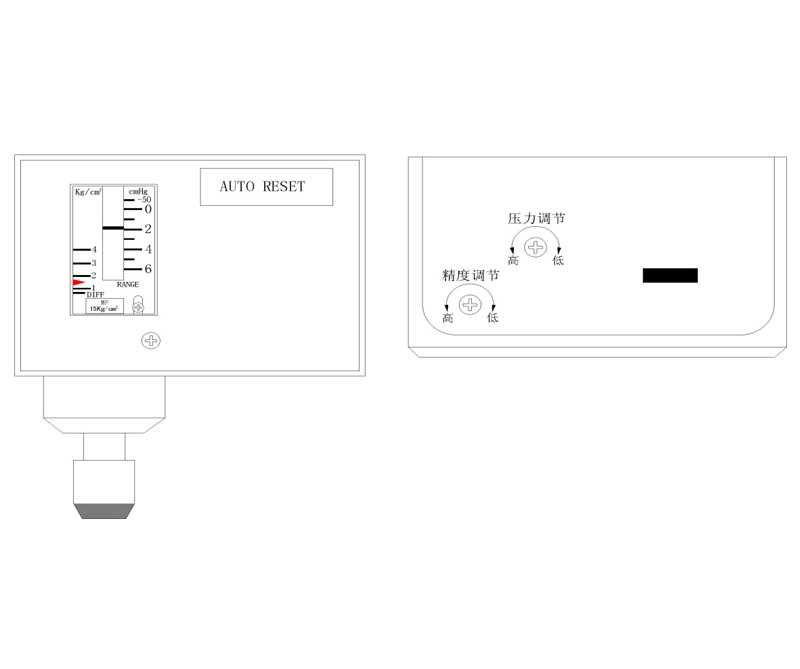

氮?dú)鈮毫ο禂?shù)的設定：壓力控制器見圖 二

設備安裝

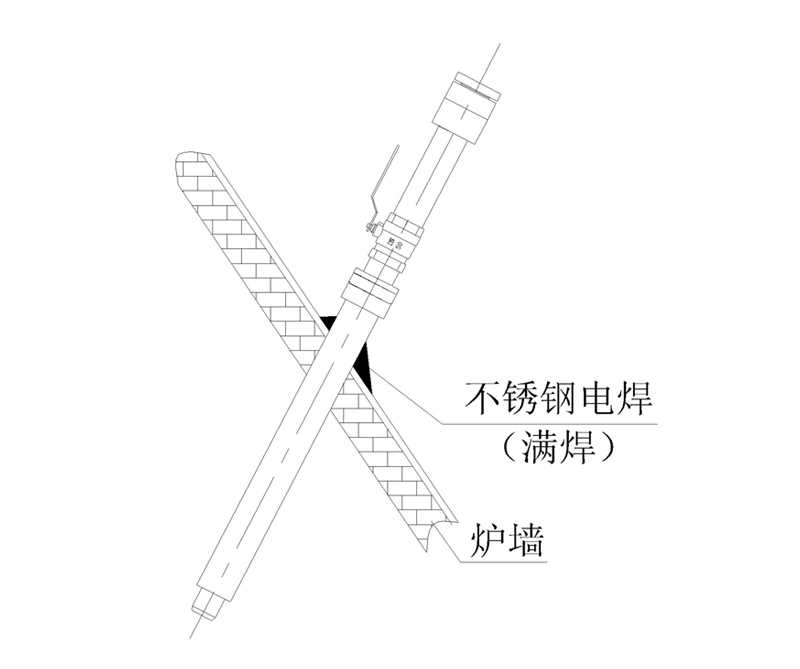

設備基板的安裝與固定見圖 三
預埋件接口見圖 四

系統圖

系統組成見圖 五
整體安裝見圖 六

控制箱

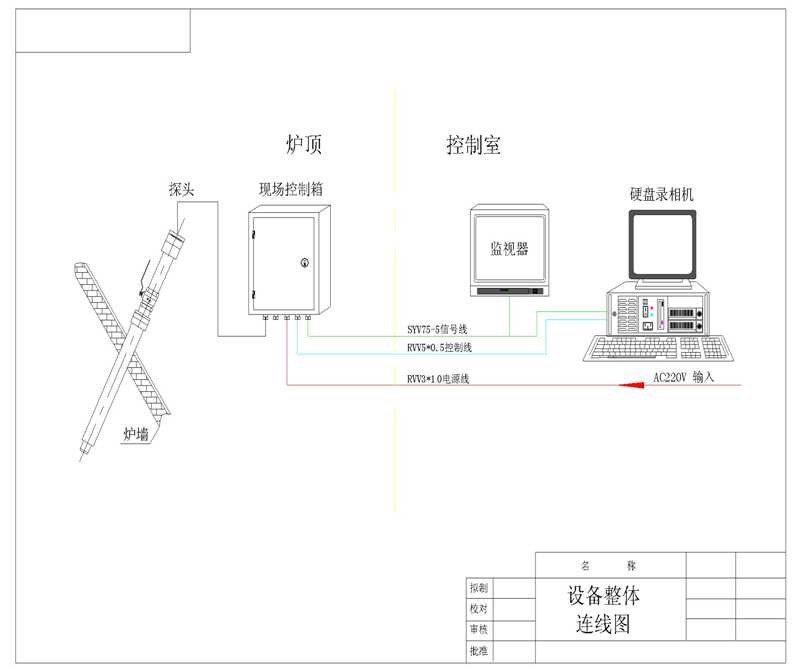

控制箱整體連線見圖 七
控制箱尺寸見圖 八

探頭罩

探頭罩連線見圖 九
探頭罩尺寸見圖 十
探頭拆卸見圖十一

報警器

報警器連線見圖十二

預埋件

預埋件尺寸見圖十三
