-適用于爐壁厚度在≦500mm爐型

-探頭罩采用不銹鋼材料制成，抗腐蝕性好

-特殊的螺旋風幕設計,鏡頭不積灰

-特殊的風冷設計，使設備在各種惡劣的條件下能正常使用

-藍寶石耐高溫鏡頭

-探頭罩自動伸進/退出

-采用耐高溫氣缸，可靠性好

-在冷卻水/氣，供電電源有意外情況發生時探頭罩自動退出

-可在中控室/現場對設備進行進退控制

-PLC程序化控制 DCS軟件控制攝像機菜單和光圈

-前端采用耐高溫光學針孔鏡頭

-采用27倍光學變焦(3.6-78)一體攝像機

主要功能

a.防護罩內溫度超過規定值50℃時，攝像探頭罩退出

b.當壓縮空氣輸入壓力低于0.2MPa時，攝像探頭罩退出

c.當探頭罩冷卻水輸入流量低于0.2M3/h時，攝像探頭退出

d.當外界電源切斷時，攝像探頭退出

e.從控制室或現場控制裝置發來一個退出信號時，攝像探頭退出

f.報警信號可接入DCS
g.測溫系統由三個感光器件組成。其中一個是彩色攝像器件 形成實時彩色圖像 發送到監視器。兩路單色器件 分別響應兩個波段短波紅外信號 實時測溫
h.光線引出鏡頭后經過分光器分成兩路,一路給彩色器件,一路再經過紅外分光器分成兩路紅外光,給單色器件.

技術參數

分辨率：1600*1200

鏡頭可變焦距：3.6-78  27倍光學變焦

退出行程：550mm
視 場 角：17°-90°定焦或變焦
鏡頭光圈：電動遠控或手控
信 噪 比：42db
濾色裝置：可選濾紅、黃或全色過濾
采用雙鏡頭分離式高溫防護罩，達到真正意義上的隔爆
燃燒器熄滅具有即時自動報警功能
攝像機及鏡頭具有防油水功能

壓縮空氣

a.總進氣管G1"

b.連接管口：4-G1/2"（加截止閥）

c.入口壓力：0.2MPa～0.7MPa

d.入口溫度：≤35℃

e.最小流量：0.3M3/min

冷卻水

a.總進水管為G3/4"

b.連接管口：2-G1/2"（加截止閥）

c.入口壓力：0.1MPa～0.7MPa

d.最小流量：0.8M3/h

e.入口溫度：≤35℃

工作環境溫度

a.自動退出裝置：5℃～80℃

b.控制裝置：-5℃～50℃

c.爐內溫度：≦2000℃

外形尺寸

a.自動退出裝置：1500×400×305（單位：毫米）

b.現場控制箱：400×500×250（寬*高*厚）（單位：毫米）

c.操作器（有三種，定貨時請說明）

c-1.壁掛式安裝（見圖）

c-2.盤面安裝（見圖）

c-3.柜內安裝或放置在操作臺上（見圖）

d.安裝示意圖（見圖）

e.開孔要求見磚圖（見圖）

防爆等級

IP68

防爆標志

Exd IIC T6 Gb

防爆編號

CNEx16.029

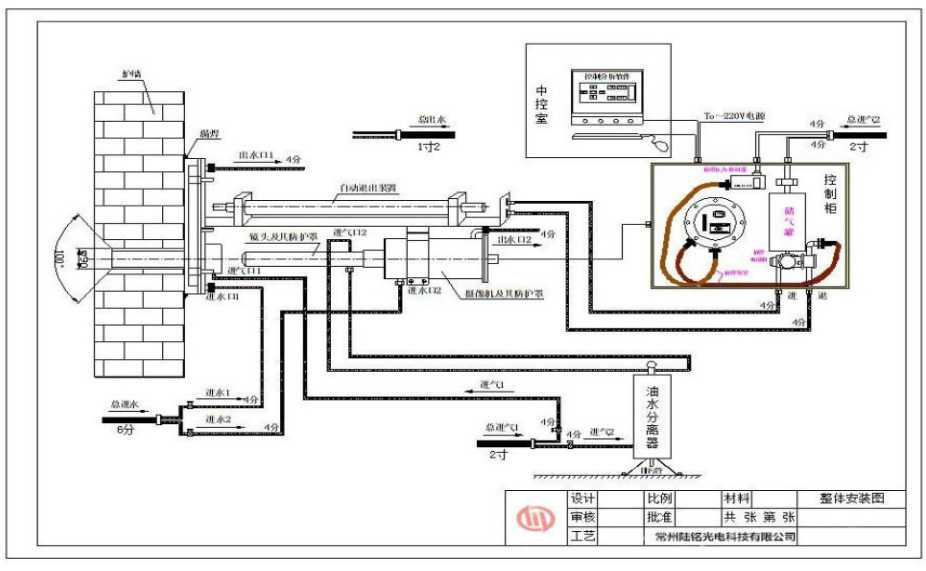

系統圖

-見圖
