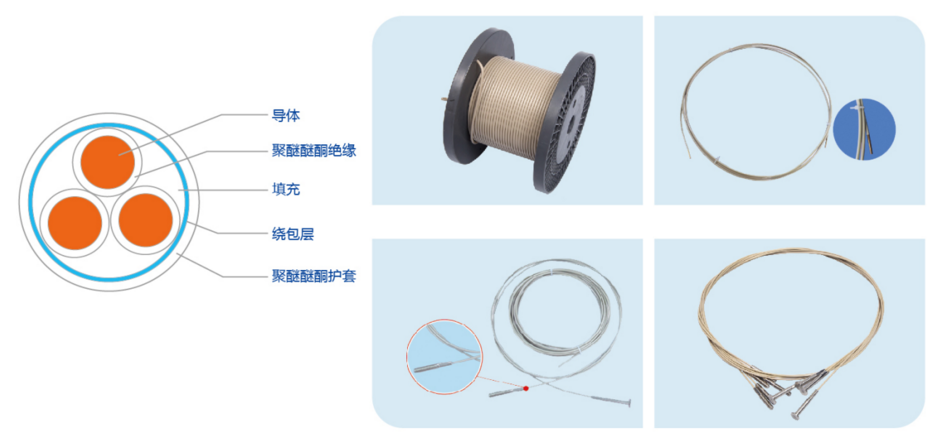

PEEK（聚醚醚酮）線纜介紹?

PEEK絕緣電線突出的耐高溫性、阻燃性、耐輻射性以及良好的機械性能，使其在航空工業中可作為超高溫導線；在石油工業中可作為潛油泵電機繞組線及連接線，在原子能發電站中可作為核島驅動機構的繞組線圈長期在輻照條件下使用；?PEEK?絕緣電線的耐海水性、重量輕、體積小、阻燃性等優異性能，使其可在艦船中使用；使用于高速牽引機車。

1．PEEK簡介

1?.1無鹵性能

PEEK?材料分子中不含有鹵素原子，材料燃燒后不產生酸性氣體和有毒氣體，并完全符合歐盟RoSH?等環保要求，是環保材料。

1.?2?體積電阻

在極廣的溫度范圍內，普通PEEK?聚合物仍能保持很高的體積電阻系數數值，在23℃，PEEK?體積電阻率為6?×?1013?Ωm?以上，在140℃，其體積電阻率為8?×?1012?Ωm?以上，而溫度在200℃，其體積電阻率為6?×?109?Ωm?以上，仍具有優良的絕緣性能。如圖1、圖2。

1.3表面電阻

PEEK 在 25℃、50% 濕度條件下表面電阻系數達到 2. 0 × 1016 Ω，優于氟塑料、聚酰胺、聚酰亞胺等塑料（如圖 3）

?1.4?介電常數和介電損耗因子

PEEKTM 5600G?的介電常數只有2.?7，略高于聚乙烯（PE）?和氟塑料，但比聚氯乙烯（PVC）?低很多。圖4、圖5?的比較曲線顯示:?在109?Hz?的頻率范圍內，普通PEEK?聚合物具有良好的電氣性能。該材料的很多電氣性能符合熱塑材料的典型性能，同時PEEK?聚合物在極廣的溫度和頻率范圍內也保持這些優良的絕緣性能。從圖4?可以看出，PEEK?材料在140℃以下，其tan?δ?損耗較小。圖4?和圖5?中，PPS?為聚苯硫醚，PES?為聚醚砜，PC?為聚碳酸酯，PSU?為雙酚A?型聚砜。

1.5?耐熱性

PEEK?聚合物具有143℃的玻璃態轉化溫度，由于它是一種半結晶態熱塑材料，所以在熔點溫度343℃附近仍可保持優良的機械性能。耐疲勞及耐蠕變性是熱塑性塑料中較高的。

1.6?阻燃性

PEEK?有自熄性，不加任何阻燃劑用UL?標準測定分別達到94V-1（厚度為0.?3?mm）?、94V-0（厚度為1.?5?mm）?、94V-5（厚度為3.?2?mm）?。另外燃燒時的發煙量也非常少。

1.7?耐環境

PEEK?只溶解于濃硫酸中，有良好的耐化學藥品性，特別是在高溫下耐酸堿性方面比聚酰亞胺好得多。同時PEEK?的吸水率很小，23℃的飽和吸水率只有0.?5%。而且耐熱水性好，可以在300℃的加壓熱水或蒸氣中使用。

1.?8?耐輻照性

耐γ?輻照的能力很強，超過了通用樹脂中耐輻照性好的聚苯乙烯。可做成γ?輻照劑量達1100Mrad?時仍能保持良好絕緣性能的電線。

公司引進的PEEK電纜線材擠出生產設備可以根據客戶需求擠出各種規格

的PEEK電纜。歡迎咨詢選購！

?

2．制程能力

3.1適用導體：單芯，綜合芯線，編織芯線，也可生產護套線；

3.2適用導體線徑：0.50mm2～6.0mm2銅線或芯線護套擠出，

?????????????????被覆厚度：0.05～0.30mm；

3.3被覆材料：PEEK聚醚醚酮料，主機擠出量：28KG/H（大約）；

3.4被覆完成外徑：0.75mm～Φ5.0mm.（護套外徑MAX:Φ6.0mm)；

3.5扁平電磁線（預留功能）：3.30mm*11.40mm(2.0mm*12.0mm范圍內)，被覆厚度：?????0.20～0.70mm；

?
