一、工作原理

    閉路循環噴霧干燥機系統是指干燥介質在密閉的工作環境下運行，干燥介質為空氣或惰性氣體，含有有機物溶劑和有毒氣及易氧化的物料干燥，一般該系統采用惰性氣體作為循環干燥氣體，循環氣體經歷載濕、去濕的過程，介質可重復使用，氣體經加熱器加熱后進入干燥塔，液體物料經螺桿泵輸送至高速霧化器霧化，霧化后物料經加熱氣體干燥成粉狀成品從塔底排出，被蒸發的溶劑或濕空氣在風機作用下，把夾帶粉塵氣體經旋風分離器、濕式除塵器分離，飽和氣體經冷凝器冷凝排出，不凝性氣體再經加熱后重新在系統內循環使用。

二、該系統關鍵技術特點

1. 干燥機內采用微正壓設計，可避免帶氧進入干燥塔內，風機采用特殊設計，配用冷卻，使風機在高速運轉時保持密閉狀態；

2. 采用氮?dú)庾鳛榧訜嵫h(huán)氣體，使系統始終保持在低氧或微氧狀態下運行；

3. 采用先進的溶劑回收技術，使干燥后的溶劑氣體得到充分回收；

4. 系統采用PLC程序控制，系統在低壓下運行，當壓力超過設定值時，執行機構立即自動開啟泄壓，確保安全運行；

5. 創新特點：

   (1).電磁閥自動泄壓；

   (2).在線氧濃度分析儀；

   (3).防泄水密閉裝置；

   (4).風機機械密封及冷卻裝置；

   (5).電器系統采用PLC程序控制，自動化程度高，操作簡便，穩定可靠；

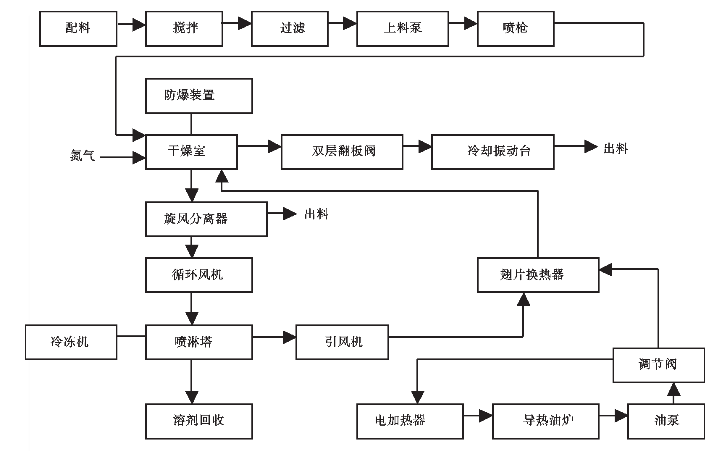

三、工藝流程示意圖
