OTC FD-B4L 焊接機器人
FD-B4L 焊接機器人特點：
P點動作范圍達到2008mm
能夠適用于范圍比較大的作業
長臂夠早，作業效率更高
同軸電纜內藏結構，最大程度減少電纜與夾具之間的相互干擾，更容易取得合適的焊槍姿態

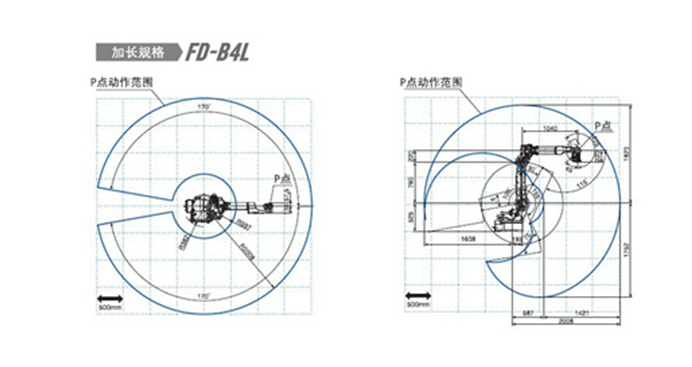

FD-B4L動作范圍：...
發布日期：1970/01/01
發聯系信聯系信息
- 邵經理
- 電話：
0519-88370668,88770167 - 傳真：0519-88770167
- 地址：江蘇省常州市武進橫林迎賓路129號
- 產品詳情
OTC FD-B4L 焊接機器人：
標準技術規格：
| OTC FD-B4L | |||
| 型號 | OTC FD-B4L 焊接機器人 | ||
| 軸數 | 6 | ||
| 最大可搬重量 | 4kg | ||
| 位置重復精度 | ± 0.08mm | ||
| 驅動容量 | 4650W | ||
| 動作范圍 | 基本軸 | J1 | ±170°（±50°） |
| J2 | -155°~ +100° | ||
| J3 | -170°~ +190° | ||
| 手臂軸 | J4 | ±155° | |
| J5 | -45°~ +255° | ||
| J6 | ±205° | ||
| 最大速度 | 基本軸 | J1 | 3.40fad/s(195°/s){3.05rad/s(175°/s)} |
| J2 | 3.49fad/s(210°/s) | ||
| J3 | 3.49fad/s(210°/s) | ||
| 手臂軸 | J4 | 7.33fad/s(420°/s) | |
| J5 | 7.33fad/s(420°/s) | ||
| J6 | 10.5fad/s(600°/s) | ||
| 荷載能力 | 允許扭矩 | J4 | 10.1N.m |
| J5 | 10.1N.m | ||
| J6 | 2.94N.m | ||
| 允許慣性矩 | J4 | 0.38kg.㎡ | |
| J5 | 0.38kg.㎡ | ||
| J6 | 0.03kg.㎡ | ||
| 機器人動作范圍截面面積 | 6.37㎡×340° | ||
| 周維溫度、濕度 | 0-45°,20-80%RH(無冷凝) | ||
| 本體重量 | 277kg | ||
| 第3軸可載能力 | 20kg | ||
| 安裝方法 | 地面、側掛、吊裝 | ||
| 本體顏色 | 臂：白色/基座：藍色 | ||
