齒輪 安川焊接機器人
機器人型號： MA1440
自由度： 6
水平伸長度： 1440mm
可搬質量： 6kg
本體質量： 130kg
重復定位精度： ±0.08mm
安裝方式： 置地式、掛壁式、倒掛式
用途： 弧焊、激光加工、搬運、其他...
發布日期：1970/01/01
發聯系信- 產品詳情

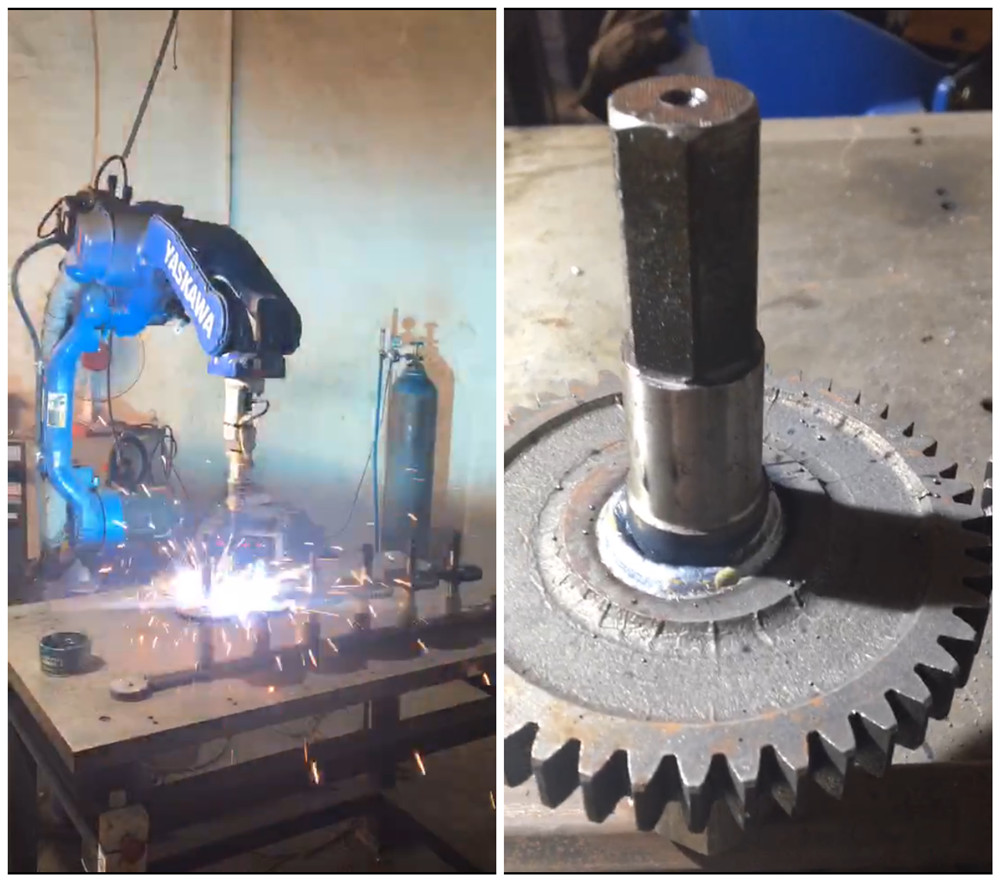

MA1440加RD350使用二氧化碳保護氣體飛濺量也很少，焊接顆粒幾乎都散落到工作臺面上……
安川焊接機器人MA1440加RD350全數字雙脈沖超低飛濺電源“二氧化碳保護氣體”客戶現場
安川 MA1440 焊接機器人 簡介
追求高生產性，新型弧焊機器人誕生;實現流程簡化，在構造、性能、功能上的創新，提高了動作自由度和體型的小型緊湊化等。
主要參數
機器人型號： MA1440
自由度： 6
水平伸長度： 1440mm
可搬質量： 6kg
本體質量： 130kg
重復定位精度： ±0.08mm
安裝方式： 置地式、掛壁式、倒掛式
用途： 弧焊、激光加工、搬運、其他
特點
可搭載各種伺服焊槍、傳感器；通過高速動作，減少節拍新型結構，提升易用性。
| 機器人型號 | 安川MA1440 | |
|---|---|---|
| 適用控制柜 | DX200 | |
| 設置*1 | F,C,W | |
| 自由度 | 6 | |
| 可搬質量 | 6kg | |
| 垂直伸長度 | 2511mm | |
| 水平伸長度 | 1440mm | |
| 重復定位精度*2 | ±0.08mm | |
| 動作范圍 | S軸（旋轉） | -170° ~ +170° |
| L軸（下臂） | -90° ~ +155° | |
| E軸（肘） | - | |
| U軸（上臂） | -175° ~ +240° | |
| R軸（手腕旋轉） | -150° ~ +150° | |
| B軸（手腕擺動） | -135° ~ +90° | |
| T軸（手腕回轉） | -210° ~ +210° | |
| 最大速度 | S軸（旋轉） | 230°/s |
| L軸（下臂） | 200°/s | |
| E軸（肘） | - | |
| U軸（上臂） | 230°/s | |
| R軸（手腕旋轉） | 430°/s | |
| B軸（手腕擺動） | 430°/s | |
| T軸（手腕回轉） | 630°/s | |
| 容許力矩 | R軸（手腕旋轉） | 10.5N.m |
| B軸（手腕擺動） | 10.5N.m | |
| T軸（手腕回轉） | 3.2N.m | |
| 容許慣性力矩 （GD2/4） | R軸（手腕旋轉） | 0.28kg.m2 |
| B軸（手腕擺動） | 0.26kg.m2 | |
| T軸（手腕回轉） | 0.06kg.m2 | |
| 本體質量 | 130kg | |
| 電源容量*3 | 1.5kVA | |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：高精度用途時推薦負載在30KG以下。
