框架機器人焊接工作站
特點:
1. 碳鋼不銹鋼鋁合金框架機器人焊接系統,提高機器人利用率.
2. 180翻轉變位機,弧焊機器人焊接 效率高.
3. 碳鋼框架機器人焊接系統提高整體產量 ....
發布日期:2019/11/28
- 產品詳情
海寶公司導航頁:ABB機器人發那科機器人 OTC機器人安川機器人
- 方案簡介
- 碳鋼框架機器人焊接系統主要組成部分:FANUC機器人本體、機器人抬高座、送絲機、機器人焊槍及其電纜、焊盤支架、送絲軟管、機器人控制柜、機器人示教器、控制柜接口板等。所有機器人集成系統使用發那科品牌。焊接電源使用福尼斯品牌產品。
使用雙工位自動焊接機器人工作站布局形式,可以提高自動焊接機器人的利用率和提高整體的產量。每個工位均使用單回轉氣動180翻轉變位機,該變位機由一個氣缸驅動,這樣可以讓臺面上的夾具翻面,使得工件背面的焊道可以在一次裝夾完成焊接。
現場環境信息
1、使用溫度:0℃~45℃;
2、電源電壓:三相380V±10%,50Hz,安全接地;
3、壓縮空氣源:0.6~0.8MPa(已過濾水、油等);
4、其它未盡事項雙方協商;
2、電源電壓:三相380V±10%,50Hz,安全接地;
3、壓縮空氣源:0.6~0.8MPa(已過濾水、油等);
4、其它未盡事項雙方協商;
方案特點:
1. 雙工位布局,提高機器人利用率。
2. 180翻轉變位機,機器人焊接效率高
3. 該系統提高整體產量
2. 180翻轉變位機,機器人焊接效率高
3. 該系統提高整體產量
自動焊接機器人方案設備構成

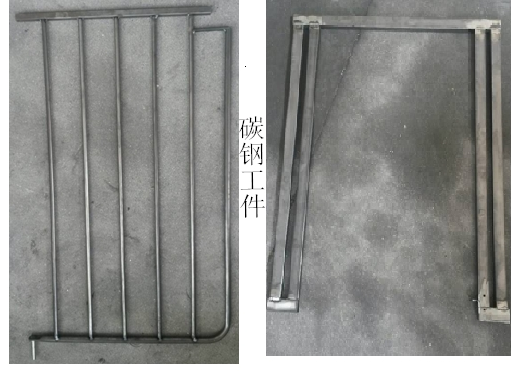

碳鋼不銹鋼鋁合金框架焊接機器人系統

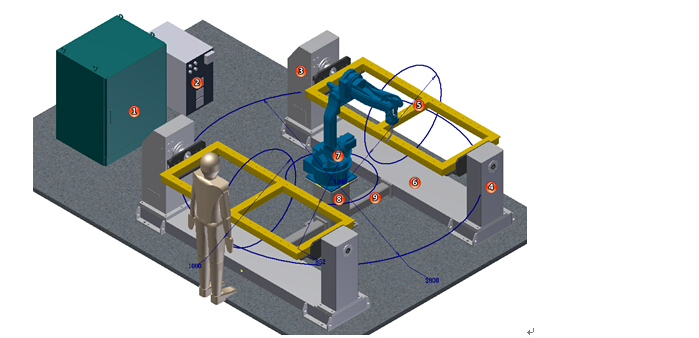

框架-自動焊接機器人構成的軸測圖
框架自動焊接機器人
