便攜式數控切割機
便攜式數控切割機

便攜式數控切割機

產品型號:SMSK-1500 產品類別:便攜式數控切割機 技術參數:標準有效切割范圍:橫向1500MM(不可加長)      縱向2500MM(可無限加長) 備注:(火焰/等離子兩用)...
發布日期:2019/11/28
  • 產品詳情


便攜式數控切割機


一、產品介紹

SMSK-1500便攜式數控切割機的數控功能與龍門式大型數控切割機一樣,能切割任意復雜平面圖形,適用于氧燃氣火焰切割和等離子切割。與半自動切割小車一樣方便靈活,隨意搬移,不占固定場地。


二、主要特點

◆ 體積小,抗干擾:該設備采用上海交大專業工控機控制系統,加以緊湊合理的結構設計使其具有重量輕、體積小、便于移動特點。適合室內外,尤其適合中小型企業,可提高生產效率及材料的利用率,降低生產成本。

◆ 編程套料簡單:既可對簡單圖形的手工編程,也可通過隨機贈送的編程軟件FastCAM進行任意復雜圖形的自動套料編程。

該軟件采用交互式對話方式,圖形數據自動轉換,不需人工編寫代碼,將AutoCAD繪制的零件圖直接存、取DXF文件,在進行排放,選擇合適的編程參數后直接生成切割所需G代碼文件。

◆ 文件傳輸儲存方便靈活:支持USB和R232接口,用戶可將所需切割文件輸出到U盤然后插到微型切割機USB借口即可實現文件的傳輸(也可配接掌上電腦傳輸程序文件)。

用戶程序空間500M,可儲存10000個程序文件,并可方便實現程序的編輯、傳輸和發送。

◆ 操作簡單方便:操作時即可像半自動小車一樣手動切割,也可像大型數控一樣自動切割。動/靜態圖形加工顯示:7寸高分辨液晶彩色顯示屏、全中文菜單、漢字提示、動靜態加工圖形顯示,直觀易學。


三、廣泛用途

可廣泛用于汽車、造船、石油化工,鍋爐壓力容器、工程機械、輕工機械等行業。適用于碳鋼,不銹鋼、鋁、銅等金屬板材的切割和下料。特別適用于異形面的單件及批量生產。


四、設備組成

主機縱向導軌采用一體鋁合金材質擠壓成型,裝配進口精密雙軸心直線導軌,橫向由精密傳動系統與直線導軌型材組成,傳動穩定。


五、數控主要技術參數

1、輸入電壓/功率/頻率:220V±10%V/220W/50HZ

2、系統規格:上海交大F2100B

3、標準尺寸有效切割范圍:1500(寬)×2500(長)mm

4、縱向導軌實際長×寬×厚:3000×300×65mm

5、橫向導軌實際長×寬×厚:2050×55×65mm

6、切割厚度:氧氣:5-200 mm

7、切割速度:50-3000(最大6000)mm/min

8、切割方式 ①火焰(氧氣+丙烷或 氧氣+乙炔); ②等離子(根據客戶需求預留等離子接口)

9、保證500㎜×500㎜正方形工件對角線長度(劃線精度)與圖紙誤差≤0.5㎜

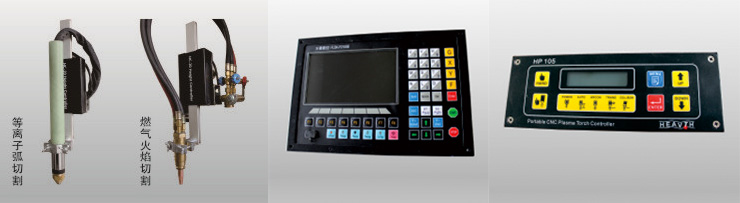

10、割槍和調高:火焰,電動調高(150mm)

11、切割形狀:可編程切割直線和圓弧構成的任意平面形狀鋼板零件

12、驅動方式:單邊驅動

13、數控編程: FastCAM的全自動圖形套料編程軟件;生產切割速度系根據實驗室測試所得的結果



生產切割速度大約是最大切割速度的 80%。

為獲得最佳切割質量,切割速度可能會隨不同的切割應用而有所不同

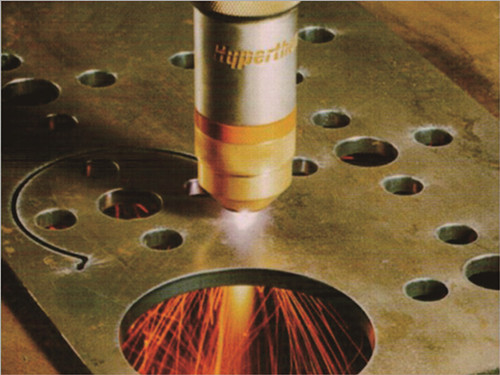

現場切割圖:

便攜式數控切割機現場切割圖         便攜式數控切割機現場切割圖


便攜式數控切割機現場切割圖         便攜式數控切割機現場切割圖
