1.連鎖鎧裝機

2.主要適用于圓形電纜的連續鎧裝生產

3.主要技術參數

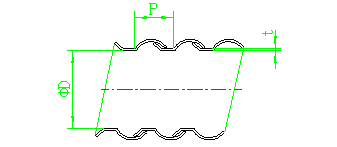

  3.1互鎖外形的理論截面圖

   3.2 鎧裝前電纜直徑            Φ8～Φ55mm

      3.3 鎧裝主機最高轉速             800r/min（設計轉速）

   3.4 鎧裝節距                             6.3～12.5mm

      3.5 最大牽引力                         800kg

      3.6 最大線速度                         10m/min（design speed）

   3.7 放帶盤規格                        Φ900mm×Φ400mm×203mm (外徑×內徑×寬度)

      3.8 帶材厚度                        0.5～1.0mm

      3.9 帶材寬度                           9.5mm、12.7mm、19mm

      3.10 帶材主要材料             鋁合金、鍍鋅鋼、不銹鋼帶

   3.11 鎧裝形式                 S形式

   3.12 放線盤規格               PN1000～PN2000mm

   3.13 收線盤規格               PN1000～PN2000mm

      3.14 主電機功率               22KW（AC變頻電機、西門子）

   3.15 牽引電機             1.5KW（伺服電機）

   3.16 設備中心高                   1000mm
