直吹型旋轉閥RBL
發聯系信聯系信息
- 電話：
0519-81660779 - 傳真：0519-81660779
- 地址：常州市武進區禮嘉鎮秦巷村金球路7號
- 產品詳情

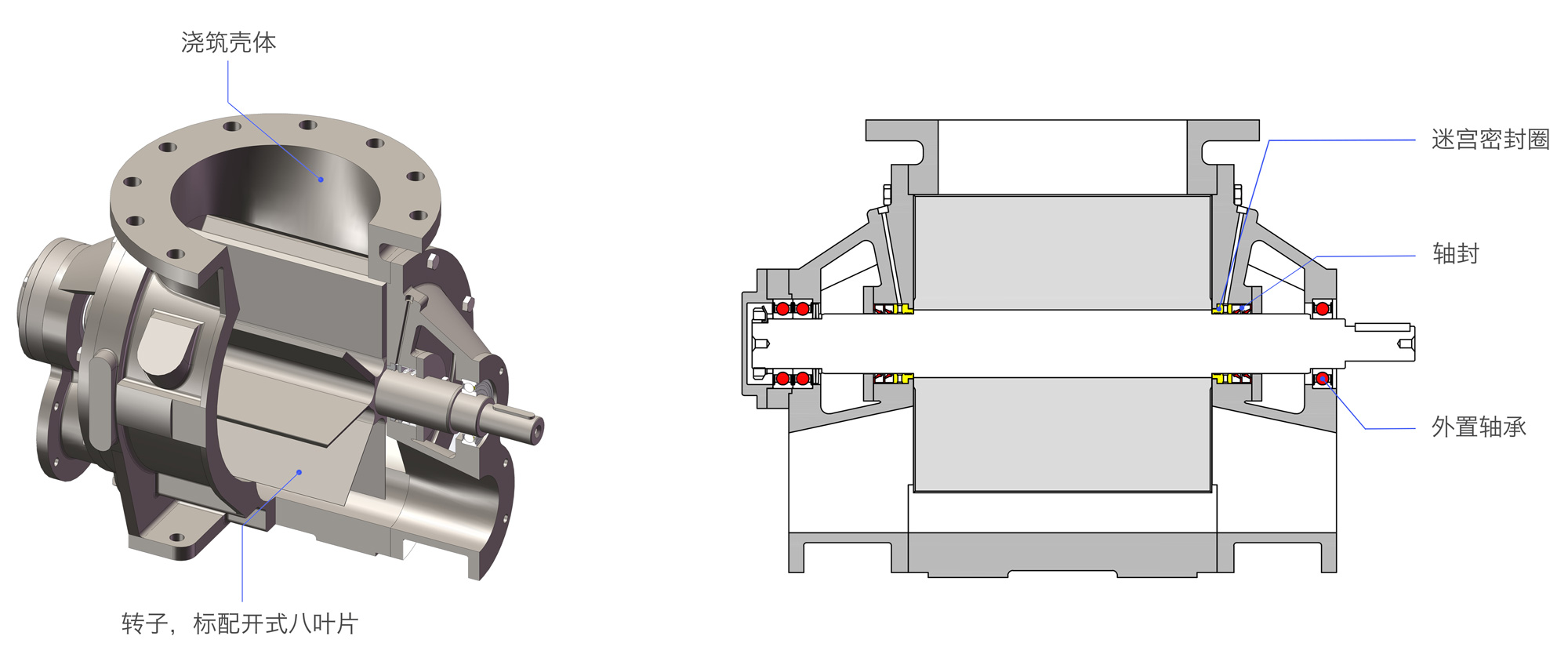

直吹型旋轉閥RBL的結構
產品特點及其作用
| 可選配置
| ||
? | 口徑從150mm到300mm連續4個型號，對應高度從340mm到 530mm | ? | 殼體和邊蓋材質可以是不銹鋼304，不銹鋼316，不銹鋼304L， 不銹鋼316L |
? | 材質為不銹鋼304 | ? | 葉片可選10葉片，12葉片 |
? | 法蘭鉆孔尺寸標準：GB PN10, ANSI 150#, DIN PN10, JIS10K | ? | 葉輪類型：小圓底轉子，可調、可換轉子 |
? | 良好的間隙控制讓閥門具有很高的輸送效率和較少的空氣泄漏量 | ? | 轉子耐磨葉尖可替換 |
? | 標配外置軸承，并有各種不同的軸封形式適用于不同的工作環境 | ? | 殼體內部電鍍鉻硬化處理，內襯碳化物耐磨層 |
? | 在不超過250°C的高溫下依然有良好的工作表現 | ? | 軸封根據需要，采用氣封貨密封環 |
? | 工作壓力不超過1.5bar (21PSI) | ? | 殼體排氣孔 |
? | 標配開式8葉片 | ? | 配件：物料加速室，接近開關，排氣倉，氣體吹掃系統 |

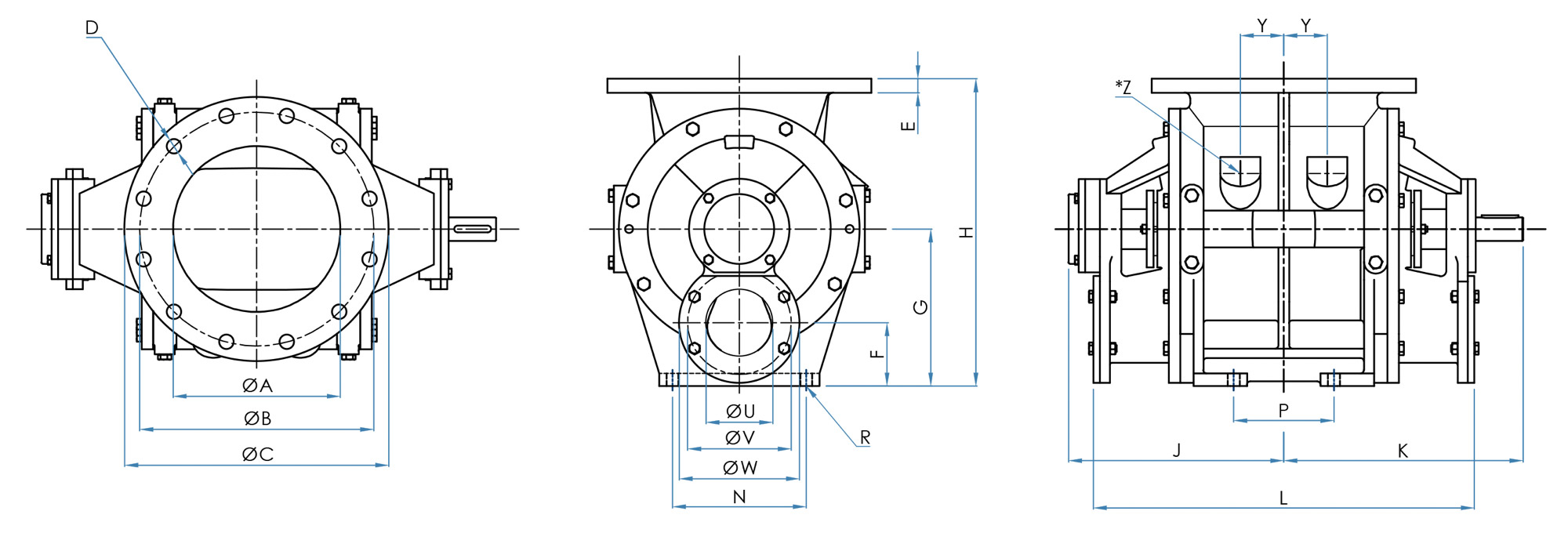

RBL的尺寸
技術參數
型號 | 容積L/Rev | 進料口/出料口尺寸 | 風送口尺寸 | |||||||||||
? A | ? B DIN | ? C DIN | D DIN | ? B ANSI | ? C ANSI | D ANSI | ? U | ? V | ? W | |||||
RBL 150 | 4 | 150 | 240 | 285 | 8 x ? 22 | 241.3 | 279 | 8 x ? 22.2 | 65 | 100 | 130 | |||
RBL 200 | 10 | 200 | 295 | 340 | 8 x ? 22 | 298.4 | 343 | 8 x ? 22.2 | 80 | 130 | 150 | |||
RBL 250 | 18 | 250 | 350 | 395 | 8 x ? 22 | 361.9 | 406 | 8 x ? 25.4 | 100 | 155 | 180 | |||
RBL 300 | 30 | 300 | 400 | 445 | 8 x ? 22 | 431.8 | 483 | 8 x ? 25.4 | 125 | 180 | 210 | |||
型號 | 其他尺寸 | |||||||||||
E | F | G | H | J | K | L | N | P | R | Y | *Z | |
RBL 150 | 18 | 70 | 170 | 340 | 245 | 265 | 370 | 130 | 100 | 4 x ? 16 | 37.5 | 1" |
RBL 200 | 18 | 80 | 200 | 390 | 275 | 305 | 430 | 160 | 130 | 4 x ? 16 | 55 | 1?" |
RBL 250 | 21 | 95 | 235 | 460 | 322 | 355 | 510 | 200 | 150 | 4 x ? 18 | 65 | 1?" |
RBL 300 | 25 | 110 | 270 | 530 | 365 | 405 | 590 | 240 | 180 | 4 x ? 18 | 85 | 1?" |
*圖形尺寸單位為毫米，廠家保留技術修改的權利 | ||||||||||||
