專業提供旋轉閥、卸料閥、不銹鋼關風機
杰恩斯機械制造    專業提供旋轉閥、卸料閥、不銹鋼關風機
首頁 > 產品列表 > 產品中心 >旋轉給料閥RFC
旋轉給料閥RFC
旋轉給料閥RFC旋轉給料閥RFC旋轉給料閥RFC

旋轉給料閥RFC

鑄鐵直通式旋轉給料閥適用于氣力輸送系統,用于定量輸送并能很好地控制空氣泄漏量,適用于各種粉末物料,在真空和壓力環境都有不錯的表現。帶排料適配器/喂料筒,可將散料喂入氣力輸送系統,也可用于無排氣口的情況下運行。...
發布日期:2019/11/28

聯系信息

  • 電話:
    0519-81660779
  • 傳真:0519-81660779
  • 地址:常州市武進區禮嘉鎮秦巷村金球路7號
  • 產品詳情

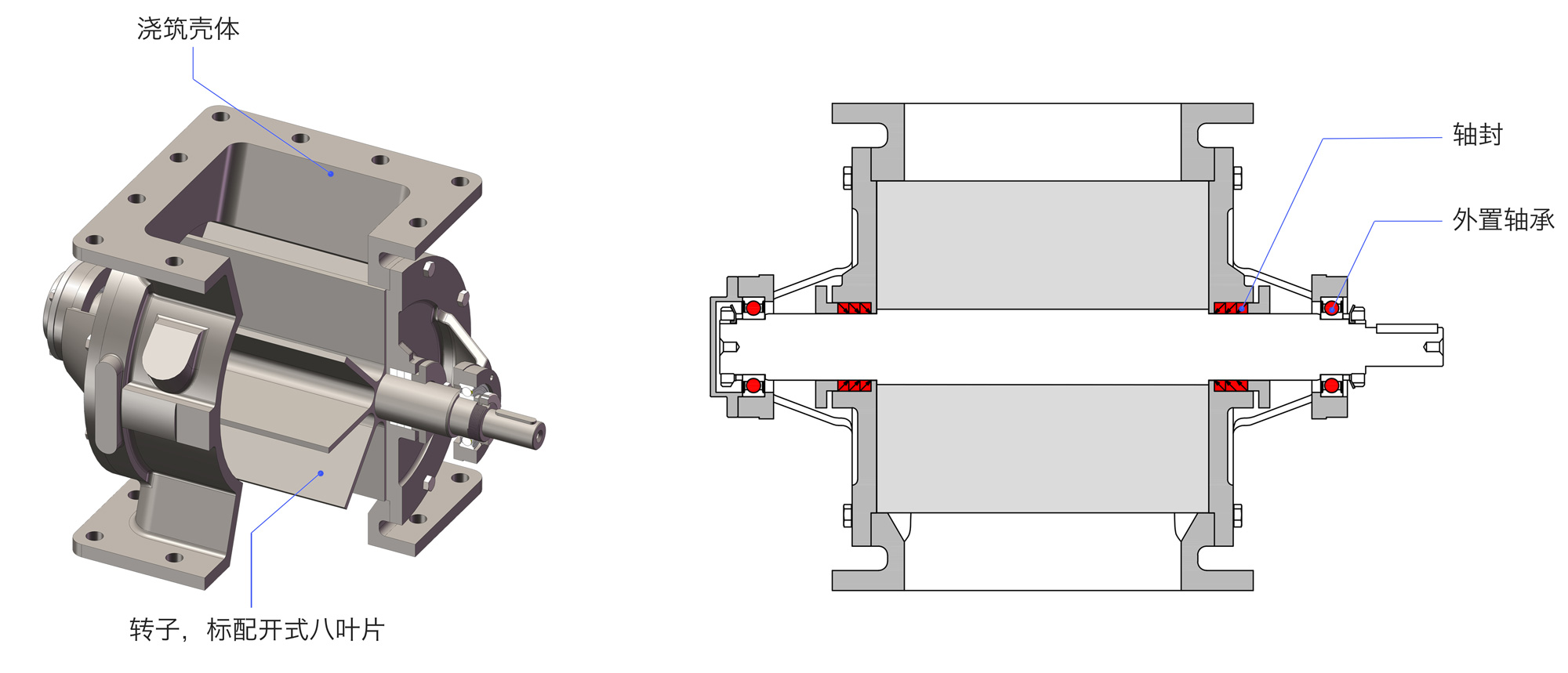

旋轉給料閥RFC的結構




產品特點及其作用

矩形 24.jpg

可選配置

矩形 24.jpg

?

方口口徑從150mm到400mm連續6個型號,對應高度從300mm

到640mm

?

葉片可選6葉片,10葉片,12葉片

? 材質為鑄鐵? 葉輪類型:閉式轉子,可調、可換轉子
?

良好的間隙控制讓閥門具有很高的輸送效率和較少的空氣泄漏量

?

轉子耐磨葉尖可替換

?

標配外置軸承,并有各種不同的軸封形式適用于不同的工作環境

?

殼體內部電鍍鉻硬化處理,內襯碳化物耐磨層。

?

在不超過250°C的高溫下依然有良好的工作表現

?

軸封根據需要,采用氣封貨密封環

? 工作壓力不超過1.5bar (22PSI)? 殼體排氣孔
? 標配開式8葉片?

配件:物料加速室,接近開關,排氣倉,氣體吹掃系統

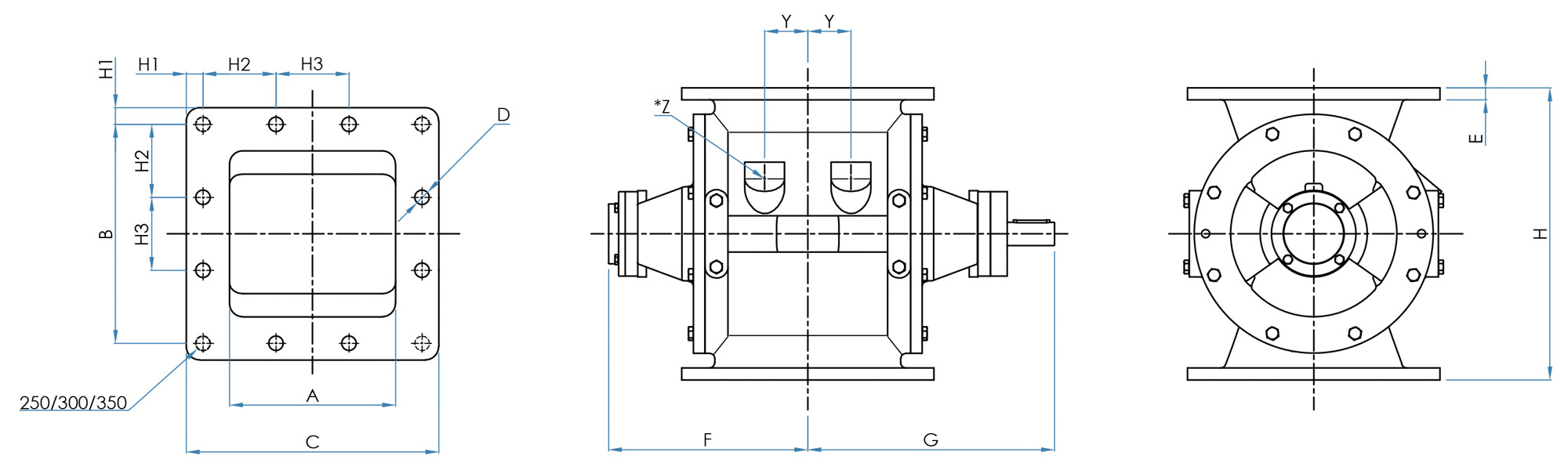

RFC的尺寸



技術參數


型號

容積

L/Rev

進料口/出料口尺寸

其他尺寸

A

B

C

D

H1

H2

H3

E

H

F

G

Y

*Z

RFC 150

4

150

220

260

8 x ? 22

60

279

8 x ? 22.2

15

320

245

265

37.5

1"

RFC 200

10

200

280

320

8 x ? 22

80

343

8 x ? 22.2

15

380

275

305

55

1?"

RFC 250

18

250

330

380

8 x ? 22

25

406

8 x ? 25.4

18

440

322

355

65

1?"

RFC 300

30

300

390

440

8 x ? 22

25

483

8 x ? 25.4

23

520

365

405

85

1?"

RFC 350

45

350

450

510

8 x ? 22

30

533

8 x ? 28.6

25

580

403

445

90

1?"

RFC 400

65

400

500

560

8 x ? 24

30

597

8 x ? 28.6

25

640

433

475

105

1?"

   *圖形尺寸單位為毫米,廠家保留技術修改的權利
